Hva gjør klodeventiler essensielle for hyppig veksling og strømningsjustering?

Inne i et kjemisk prosessanlegg går en sløyfe for damptemperaturkontroll dusinvis av ganger hver dag. Operatøren justerer ventilen, temperaturen stabiliserer seg, og syklusen gjentas. Ved første øyekast virker dette rutinemessig – helt til en ventil svikter etter seks måneders bruk, noe som tvinger en kostbar fabriksstans. Grunnårsaken? Det ble installert en sluseventil der enklodeventilburde vært. Selv om portventiler er utmerket for isolering, er de ikke designet for hyppig struping. Den gjentatte moduleringen sliter ujevnt på tetningsflatene, noe som fører til lekkasje og eventuelt feil. Dette er den typen feil som kan unngås ved å forstå de grunnleggende styrkene til forskjellige ventilkonstruksjoner.

Klodeventiler har opparbeidet seg et rykte som arbeidshesten innen strømningskontroll. De er spesielt utviklet for bruksområder som krever hyppig drift og presis flytjustering. Hemmeligheten ligger i deres karakteristiske design: en skive som beveger seg vinkelrett på strømningsbanen, et sete som gir en tett forsegling, og en strømningsbane som skaper et trykkfall ideelt for struping. I motsetning til portventiler, som er designet for å være helt åpne eller helt lukkede, er globeventiler bygget for å modulere. De tilbyr utmerkede tetningsegenskaper, et bredt spekter av flytkontrollfunksjoner og evnen til å tåle slitasjen ved hyppig sykling. Denne artikkelen vil utforske designprinsippene, ytelsesegenskapene og utvalgskriteriene som gjør globusventiler uunnværlige i bransjer som spenner fra kraftproduksjon til petrokjemisk prosessering.

Innholdsfortegnelse

• 1. Hva er en globeventil og hvordan fungerer den?
• 2. Hvorfor favoriserer Globe Valve Design hyppig drift?
• 3. Hvordan oppnår Globe Valve presis flytjustering?
• 4. Hvilke tekniske spesifikasjoner definerer en høykvalitets klodeventil?
• 5. Hvordan er Globe Valve sammenlignet med andre ventiltyper for struping?
• 6. Hvilke vedlikeholdspraksis forlenger Globe Valve Service Life?
• 7. Vanlige spørsmål (FAQ)
• 8. Konklusjon

1. Hva er en globeventil og hvordan fungerer den?

En klodeventil er en lineær bevegelsesventil som brukes til å starte, stoppe og regulere strømmen i et rørsystem. Navnet kommer fra den sfæriske formen på kroppen, som huser de indre komponentene. Den definerende egenskapen til en kuleventil er dens skive og setemontering, som er plassert vinkelrett på strømningsbanen. Når ventilen åpnes, beveger skiven seg opp og bort fra setet, og skaper et gap som væsken strømmer gjennom. Når den er lukket, sitter skiven godt mot setet, og skaper en tett forsegling. Denne vinkelrette bevegelsen er det som skiller en kuleventil fra en portventil, der porten beveger seg parallelt med strømmen.

For å forstå driften av en klodeventil, se for deg en kran i hjemmet ditt. Når du dreier på håndtaket, beveger en gummiskive seg opp og ned mot et metallsete, og kontrollerer vannstrømmen. Dette er i hovedsak det samme prinsippet. En klodeventil bruker en gjenget stamme (eller en ikke-stigende stamme) for å konvertere rotasjonsbevegelse fra håndhjulet til lineær bevegelse. Når håndhjulet dreies, roterer stammen, noe som får skiven til å bevege seg opp eller ned. Plasseringen av skiven bestemmer størrelsen på strømningsåpningen, som igjen bestemmer strømningshastigheten. Væsken kommer inn i ventilhuset, passerer gjennom seteåpningen og går ut av den andre siden. Endringen i strømningsretning - væsken må gjøre en 90-graders sving når den passerer gjennom - skaper trykkfallet som gjør klodeventiler utmerket for struping.

Utformingen av en klodeventil er ikke et enkelt, monolitisk konsept. Det finnes flere varianter, inkludert T-mønster, Y-mønster og vinkelkuleventiler. T-mønsteret er det vanligste, med innløp og utløp på linje i en rett linje. Y-mønsteret har en stamme som er vinklet i 45 grader til strømningsbanen, og gir et lavere trykkfall og bedre strømningsegenskaper. Vinkelkuleventilen har innløp og utløp i en 90-graders vinkel, noe som gjør den egnet for bruksområder der plassen er begrenset eller hvor strømmen må endre retning.Huadu Valve Group Co., Ltd.produserer et komplett utvalg av Globe Valve-konfigurasjoner, slik at ingeniører kan velge det optimale designet for deres spesifikke bruk.

2. Hvorfor favoriserer Globe Valve Design hyppig drift?

Når en ventil utsettes for hyppig drift, er den primære bekymringen slitasje. Hver gang ventilen åpnes eller lukkes, kommer tetningsflatene i kontakt og skaper friksjon. Over tid kan denne friksjonen erodere tetningsflatene, og føre til lekkasje. Utformingen av en klodeventil er spesielt utviklet for å minimere denne slitasjen. Nøkkelen til holdbarheten ligger i måten disken og setet samhandler på. I en kuleventil styres skiven av stammen, noe som sikrer at den justeres perfekt med setet hver gang den lukkes. Denne nøyaktige justeringen hindrer disken i å gni mot setet i en vinkel, noe som vil forårsake ujevn slitasje.

En annen fordel er den selvrensende virkningen av en klodeventil. Når væsken passerer gjennom ventilen, strømmer den over seteflatene. Denne strømmen, spesielt ved høye hastigheter, hjelper til med å vaske bort eventuelle partikler eller avleiringer som kan samle seg på setet. Denne selvrensende handlingen er en kritisk faktor for å forlenge levetiden til ventilen, spesielt i applikasjoner med skitne eller forurensede væsker. Derimot har en portventil en annen dynamikk. Når en portventil er delvis åpen, passerer strømmen over porten og setet, og forårsaker rask erosjon. Dette er grunnen til at portventiler ikke er egnet for struping. Globeventilen er derimot utformet med en strømningsbane som leder væsken bort fra sitteflatene, noe som reduserer erosjon. Dette er et resultat av strømningsgeometrien: væsken kommer inn i ventilen, endrer retning og går deretter ut, og seteoverflatene er plassert for å minimere påvirkningen av strømningen.

Vår fabrikk hos Huadu Valve Group Co., Ltd. har utført omfattende slitasjetester på forskjellige ventildesign. I en test som simulerte 10 000 fullslagsoperasjoner under dampforhold med høy temperatur, opprettholdt en standard Globe Valve sin tetning uten målbar lekkasje, mens en portventil under de samme forholdene viste betydelig slitasje og lekkasje etter bare 1000 sykluser. Disse testdataene understreker Globe-ventilens overlegenhet for hyppig drift. Disk- og setematerialene spiller også en avgjørende rolle. I høytemperaturapplikasjoner gir en globeventil med en Stellite-skive og et herdet rustfritt stålsete eksepsjonell slitestyrke. Stellite hard-facing gir en tøff, slitesterk overflate som tåler gjentatte påvirkninger fra hyppig sykling. Tilsvarende, for korrosive applikasjoner, gir en globeventil med en Monel-skive og sete utmerket motstand mot kjemisk angrep. Hos Huadu Valve Group tilbyr vi et bredt utvalg av trimmaterialer for å matche de spesifikke kravene til din applikasjon.

3. Hvordan oppnår Globe Valve presis flytjustering?

Nøyaktig strømningsjustering er kjernefunksjonen til en kuleventil. I motsetning til en enkel isolasjonsventil, er en kuleventil designet for å være delvis åpen, og gir en kontrollert motstand mot strømning. Evnen til å kontrollere strømning er avledet fra forholdet mellom skiveposisjonen og strømningsområdet. Når skiven løftes fra setet, øker strømningsarealet. Forholdet er imidlertid ikke lineært; den styres av geometrien til disken og setet. Dette ikke-lineære forholdet tillater fin kontroll over et bredt spekter av strømningshastigheter. Dette er grunnen til at en Globe Valve ofte er den foretrukne ventilen for modulerende kontroll.

Strømningskarakteristikken til en klodeventil beskrives ofte med dens "strømningskarakteristiske kurve." Det er tre primærtyper: lineær, lik prosentandel og hurtigåpning. En lineær karakteristikk betyr at strømningshastigheten er direkte proporsjonal med ventilslaget. En åpning på 10 % gir 10 % av maksimal flyt. Denne egenskapen er ideell for applikasjoner der trykkfallet over ventilen er konstant. En lik prosent-karakteristikk betyr at hver økning av ventilslag øker strømmen med en fast prosentandel av den nåværende strømmen. Et 10 % slag kan øke flyten med 20 %. Denne egenskapen er ideell for applikasjoner hvor trykkfallet varierer, da det gir en mer stabil kontroll. En hurtigåpningskarakteristikk betyr at ventilen gir en stor endring i strømning for en liten innledende bevegelse, noe som gjør den egnet for applikasjoner som krever rask respons.

For å illustrere viktigheten av å velge riktig strømningskarakteristikk, bør du vurdere et damptemperaturkontrollsystem. Systemet bruker en globeventil for å regulere strømmen av damp til en varmeveksler. Hvis systemet bruker en lineær globeventil, vil temperaturresponsen være lineær. Men hvis systemet opererer med et varierende trykkfall, kan en lineær globeventil gi ustabil kontroll. En lik prosentvis Globe Valve ville gi mer stabil kontroll. Fabrikken vår hos Huadu Valve Group Co., Ltd. tilbyr globeventiler med forskjellige skiveformer for å gi forskjellige flytegenskaper, og ingeniørteamet vårt kan hjelpe deg med å velge den rette. Valg av flytkarakteristikk er et sentralt element i systemdesignet, og vårt team kan gi veiledning om det optimale utvalget for din spesifikke applikasjon.

Presisjonen til en klodeventil forbedres også ved bruk av en posisjoner. En posisjoner er en enhet som mottar et kontrollsignal og justerer ventilposisjonen for å oppnå ønsket strømning. Stillingsregulatoren sørger for at ventilen åpner til den nøyaktige posisjonen som kreves, selv i møte med skiftende driftsforhold. Dette er spesielt viktig i applikasjoner som krever høy nøyaktighet, for eksempel kjemisk dosering eller temperaturkontroll. Ved å velge en klodeventil med en høykvalitets posisjoneringsanordning, kan ingeniører oppnå en strømningskontrollnøyaktighet på +/- 1 %.

4. Hvilke tekniske spesifikasjoner definerer en høykvalitets klodeventil?

Når du velger en globeventil, må ingeniører nøye vurdere en rekke tekniske spesifikasjoner. Disse parameterne definerer ventilens ytelse, holdbarhet og egnethet for applikasjonen. De primære spesifikasjonene inkluderer: ventilstørrelse (nominell rørstørrelse, NPS), trykkklassifisering (klasse), temperaturområde, endeforbindelser, husmateriale, trimmateriale og strømningskarakteristikk. Hver av disse parameterne må tilpasses de spesifikke kravene til prosessen. Ventilstørrelsen bestemmer ventilens strømningskapasitet. En ventil som er for liten vil begrense strømmen, mens en ventil som er for stor vil være dyrere og kanskje ikke gi tilstrekkelig kontroll.

Trykkklassifiseringen, typisk betegnet som en klasse (Klasse 150, Klasse 300, Klasse 600, etc.), definerer det maksimale trykket ventilen tåler ved en gitt temperatur. For høytrykksapplikasjoner kreves en klasse 600 eller høyere globeventil. Temperaturområdet bestemmes av byggematerialene. For bruk ved høye temperaturer (over 425°C) kreves en ventil med støpt stålhus og en hard overflate. For kryogene applikasjoner kreves en ventil med kropp i rustfritt stål og en spesiell lavtemperaturtrim. Endeforbindelsene er midlene som ventilen festes til rørsystemet med. De vanligste typene er flensende ender, gjengede ender og sveisede ender. Flensende ender er de mest allsidige og brukes i de fleste applikasjoner. Gjengede ender brukes til mindre ventiler og lavere trykk, mens sveisede ender brukes til høytrykks- og høytemperaturapplikasjoner.

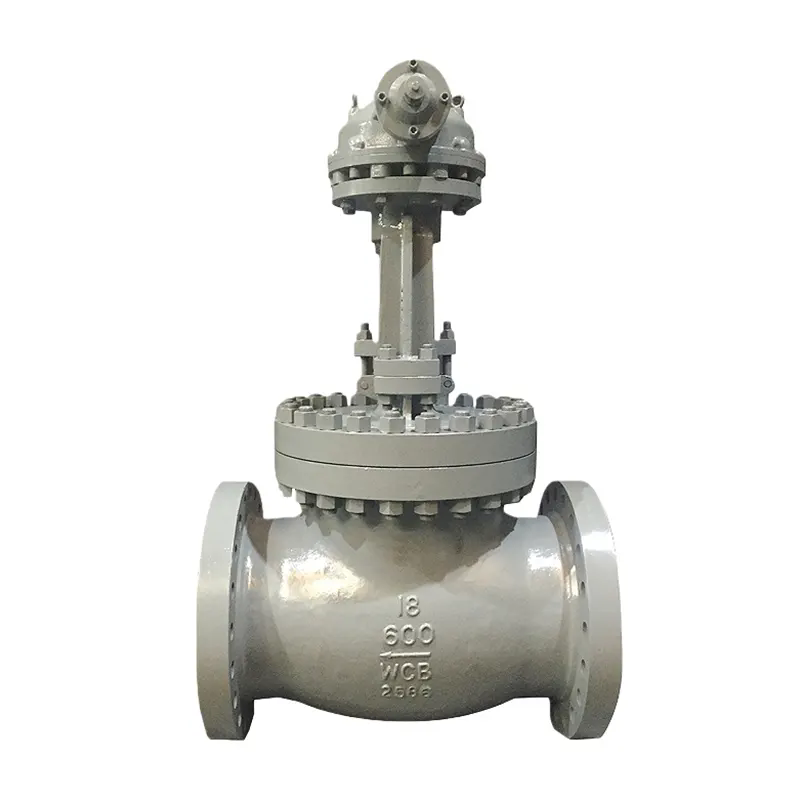

Hos Huadu Valve Group Co., Ltd. produserer vi Globe Valve i et bredt spekter av materialer og konfigurasjoner. Våre standard Globe Valve-hus er tilgjengelig i støpejern, duktilt jern, støpestål, rustfritt stål og høytemperaturlegeringer. Trimmene er tilgjengelige i en rekke materialer, inkludert 13 % krom rustfritt stål, Stellite og Monel. Tabellen nedenfor gir et sammendrag av de viktigste tekniske spesifikasjonene for våre mest populære Globe Valve-modeller.

5. Hvordan er Globe Valve sammenlignet med andre ventiltyper for struping?

Når en ingeniør designer et system som krever presis strømningskontroll, er det første spørsmålet ofte: "Hvilken type ventil er best for denne applikasjonen?" Mens mange ventiltyper kan brukes til struping, er Globe Valve vanligvis det foretrukne valget. For å forstå hvorfor, er det nyttig å sammenligne klodeventilen med andre vanlige ventiltyper: portventiler, kuleventiler og spjeldventiler. Hver har sine egne styrker og svakheter, og valget avhenger av de spesifikke kravene til applikasjonen.

Slukeventiler er primært konstruert for på/av-service. De er ikke egnet for struping. Når en portventil er delvis åpen, forårsaker høyhastighetsstrømmen over porten og setet rask erosjon og slitasje. Slukeventilen er heller ikke designet for hyppig drift; portens glidende bevegelse kan føre til gnaging og griping. I en globeventil er strømningsbanen designet for å minimere slitasje under struping, noe som gjør den egnet for modulering av service. For applikasjoner som krever hyppig struping, er en Globe Valve det overlegne valget. Kuleventiler er en annen vanlig ventiltype. De tilbyr utmerket avstengningsevne og er tilgjengelige i en rekke design. Kuleventiler har imidlertid et mer begrenset område for strømningskontroll, og deres strømningskarakteristikk er vanligvis hurtigåpning, noe som ikke er ideelt for presis struping. I en globeventil er strømningskarakteristikken mer lineær eller lik prosentandel, noe som gir bedre kontroll.

Butterflyventiler brukes ofte for applikasjoner med stor diameter. De er kompakte, lette og kostnadseffektive. Imidlertid er de generelt ikke like presise som Globe Valves for struping. Butterflyventilens kontrollkarakteristikk er ikke-lineær, og den kan være utsatt for kavitasjon og erosjon ved høye differensialtrykk. Globeventilen, med sin robuste design og brede spekter av strømningsegenskaper, er det foretrukne valget for krevende strupeapplikasjoner. Tabellen nedenfor gir en sammenligning av nøkkelegenskapene til klodeventiler, sluseventiler, kuleventiler og spjeldventiler for strupeapplikasjoner.

6. Hvilke vedlikeholdspraksis forlenger Globe Valve Service Life?

Selv den høyeste kvalitet Globe Valve vil ikke fungere pålitelig uten riktig vedlikehold. Regelmessig inspeksjon og service er avgjørende for å forhindre uventede feil og for å forlenge ventilens levetid. Det første trinnet i et vedlikeholdsprogram er en vanlig visuell inspeksjon. Ventilen bør kontrolleres for eksterne lekkasjer, for eksempel lekkasjer fra spindeltetningen eller huspakningen. Ventilen bør også kontrolleres for uvanlig støy eller vibrasjoner under drift, noe som kan indikere et problem med de interne komponentene. Et godt vedlikeholdsprogram inkluderer en planlagt tidsplan for demontering og inspeksjon av de interne komponentene.

Når en klodeventil er demontert, bør skiven og setet inspiseres for slitasje, groper eller korrosjon. Hvis disken eller setet er slitt, kan det ofte repareres ved lapping eller sliping. Lapping er en prosess med å bruke en slipende pasta for å polere tetningsflatene. Dette kan gjenopprette tetningsytelsen til ventilen uten å kreve utskifting av skiven eller setet. Stammen bør inspiseres for slitasje eller skade. Pakningen bør inspiseres for lekkasjer. Hvis pakningen lekker, kan den strammes eller byttes ut. Pakningspakningen bør kontrolleres for riktig justering. Pakningen skal strammes til riktig moment. Overstramming av pakningen kan forårsake skade på stammen og øke friksjonen. Understramming vil føre til lekkasje.

I fabrikken vår hos Huadu Valve Group Co., Ltd., har vi sett en klodeventil som, med riktig vedlikehold, kan gi flere tiår med service. En kunde, et kraftverk, hadde en Globe Valve som hadde vært i drift i 35 år. Ventilen ble demontert årlig, inspisert, og tetningsflatene ble overlappet etter behov. Ventilen hadde aldri krevd en større overhaling. Dette er et eksepsjonelt tilfelle, men det illustrerer poenget at med riktig pleie kan en Globe Valve gi lang levetid. Vi anbefaler en minimum vedlikeholdsplan med en årlig visuell inspeksjon og en full demonteringsinspeksjon hvert 3.-5. år, avhengig av serviceforholdene.

Tabellen nedenfor oppsummerer anbefalt vedlikeholdspraksis for en globeventil.

7. Vanlige spørsmål (FAQ)

Spørsmål 1: Hvorfor foretrekkes en klodeventil fremfor en sluseventil for strupeapplikasjoner?

Svar: En klodeventil foretrekkes fremfor en sluseventil for struping fordi dens design er spesielt konstruert for å modulere strømning. Skiven til en kuleventil beveger seg vinkelrett på setet, noe som gir presis kontroll over strømningsområdet. Strømningsbanen skaper også et trykkfall som gjør strupingen mer effektiv. En portventil er derimot designet for full åpen eller helt lukket service. Når en portventil er delvis åpen, forårsaker høyhastighetsstrømmen over porten og setet rask erosjon, noe som fører til lekkasje og feil. Vår fabrikk hos Huadu Valve Group Co., Ltd. produserer Globe Valve spesielt designet for strupeapplikasjoner.

Spørsmål 2: Hva er forskjellen mellom lineære og lik prosentvise strømningsegenskaper?

Svar: En lineær strømningskarakteristikk betyr at strømningshastigheten er direkte proporsjonal med ventilslaget. En åpning på 10 % gir 10 % av maksimal flyt. Denne egenskapen er ideell for applikasjoner der trykkfallet over ventilen er konstant. En strømningskarakteristikk med lik prosentandel betyr at hvert ventilslag øker strømmen med en fast prosentandel av strømstrømmen. Et 10 % slag kan øke flyten med 20 %. Denne egenskapen er ideell for applikasjoner hvor trykkfallet varierer, da det gir en mer stabil kontroll. Våre Globe Valve-produkter tilbyr begge egenskaper, og vårt tekniske team kan hjelpe deg med å velge den riktige for din applikasjon.

Spørsmål 3: Hvordan kan jeg finne ut om kuleventilens tetning svikter?

Svar: De vanligste tegnene på en sviktende tetning er ekstern lekkasje og manglende evne til å stenge strømmen helt. Hvis du observerer væske som drypper fra ventilstammen eller rundt panseret, er pakningen eller tetningen sannsynligvis kompromittert. I tillegg, hvis ventilen ikke kan oppnå en tett avstengning, er disken og setet sannsynligvis slitt eller skadet. I noen tilfeller kan en endring i driftsmomentet som kreves for å betjene ventilen også indikere et problem. Regelmessig visuell inspeksjon og funksjonstesting er de beste måtene å oppdage en sviktende forsegling før den fører til et større problem.

Spørsmål 4: Kan en kuleventil brukes til dampservice?

Svar: Ja, klodeventiler brukes ofte til dampservice. Ventilen må imidlertid velges riktig for de spesifikke temperatur- og trykkforholdene. For dampservice ved høye temperaturer anbefales en globeventil med et støpt stålhus og en kant med hard overflate (som Stellite). Stellite hard-facing gir eksepsjonell slitestyrke og tåler høyhastighetsstrømmen av damp. Vår fabrikk hos Huadu Valve Group Co., Ltd. produserer Globe Valve spesielt for dampservice, med en rekke kropps- og trimmaterialer som passer til ulike driftsforhold.

Spørsmål 5: Hva er den typiske levetiden til en klodeventil?

Svar: Levetiden til en globeventil avhenger av flere faktorer, inkludert driftsforholdene, hyppigheten av driften og kvaliteten på vedlikeholdet. Ved moderat service med regelmessig vedlikehold kan en Globe Valve vare i 20-30 år eller mer. Ved alvorlig bruk, for eksempel høytemperatur- eller høytrykksapplikasjoner med hyppig sykling, kan det hende at ventilen må inspiseres og repareres oftere. Med riktig vedlikehold, inkludert regelmessig lapping av sitteflatene og utskifting av pakningen, kan en Globe Valve gi lang, pålitelig levetid. Vår fabrikks Globe Valve-produkter er designet for lang levetid og minimalt vedlikehold.

8. Konklusjon

Globeventiler er det essensielle valget for applikasjoner som krever hyppige vekslinger og presis flytjustering. Deres karakteristiske design, med en skive som beveger seg vinkelrett på setet, gir overlegen tetning og slitestyrke sammenlignet med andre ventiltyper. Strømningsbanen skaper et kontrollert trykkfall, noe som gjør dem ideelle for struping. Tilgjengeligheten av forskjellige strømningsegenskaper, som lineær og lik prosentandel, gir presis kontroll over et bredt spekter av strømningshastigheter. Det brede utvalget av materialer og konfigurasjoner sikrer at en globeventil kan velges for å møte de spesifikke kravene til enhver applikasjon, fra høytemperatur dampservice til kryogene forhold.

Nøkkelen til å maksimere ytelsen og levetiden til en globeventil er riktig valg og vedlikehold. Ved å nøye vurdere de tekniske spesifikasjonene, inkludert ventilstørrelse, trykkklassifisering, temperaturområde og trimmateriale, kan ingeniører sikre at ventilen er tilpasset applikasjonen. Et regelmessig vedlikeholdsprogram, inkludert visuelle inspeksjoner og periodisk demontering og oppussing, vil forlenge ventilens levetid og forhindre uventede feil. Hos Huadu Valve Group Co., Ltd., er vi forpliktet til å tilby høykvalitets Globe Valve-produkter og ekspert teknisk støtte for å hjelpe kundene våre med å optimalisere driften. Vårt omfattende utvalg av Globe Valve-produkter og vårt team av erfarne ingeniører er klare til å hjelpe deg med dine spesifikke applikasjonskrav.

Kontakt Huadu Valve Group Co., Ltd. i dagfor å diskutere Globe Valve-kravene dine og oppdage hvordan løsningene våre kan forbedre påliteligheten og effektiviteten til dine strømningskontrollsystemer.
