Artikkelsammendrag: A Hard Seal Globe Valveer designet for industrielle rørsystemer der pålitelig avstengning, presis strømningsregulering, motstand mot høye temperaturer og langsiktig holdbarhet er avgjørende. Med metall-til-metall-tetning og harddekkede tetningsflater er denne ventilen spesielt egnet for krevende tjenester som involverer damp, olje, gass, abrasive medier og høytrykks industrielle væsker.Huaduleverer konstruerte Hard Seal Globe Valve-løsninger med flere husmaterialer, trykkklasser, tilkoblingsalternativer og aktiveringsmetoder for ulike industrielle applikasjoner.
Innholdsfortegnelse
- Hva er en Hard Seal Globe Valve?
- Hvordan fungerer en hardforseglet globeventil?
- Hva er nøkkelfunksjonene?
- Hvilke tekniske spesifikasjoner bør kjøpere vurdere?
- Hard Seal vs Soft Seal Globe Valve: Hva er forskjellen?
- Hvor brukes Hard Seal Globe-ventiler?
- Hvordan bør du velge riktig ventil?
- Hvorfor vurdere Huadu som en ventilprodusent?
- Ofte stilte spørsmål
- Konklusjon

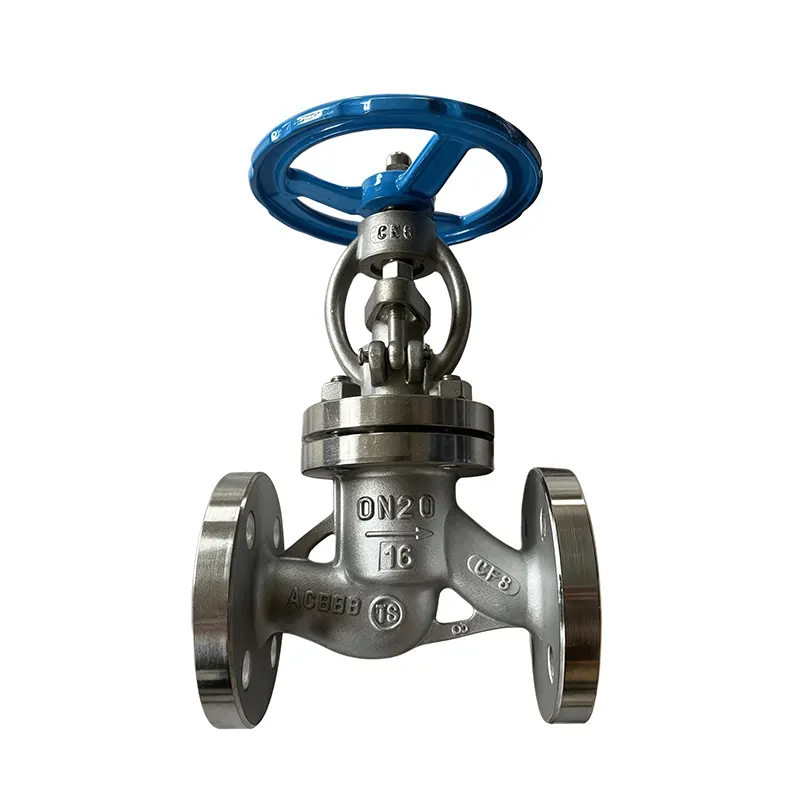

Hva er en Hard Seal Globe Valve?
En Hard Seal Globe Valve er en industriell strømningskontrollventil som bruker en metall-til-metall tetningsstruktur i stedet for primært å stole på myke tetningsmaterialer. Huadu utvikler denne typen ventiler for krevende rørledningsmiljøer hvor temperatur, trykk, slitasje og gjentatt drift kan legge betydelig belastning på konvensjonelle tetningskomponenter.
Ventilen bruker vanligvis en kropp i klodestil og en bevegelig skive som beveger seg mot eller bort fra setet. Denne bevegelsen lar ventilen utføre to viktige funksjoner: stenge av rørledningsstrømmen og regulere strømningshastigheten. Sammenlignet med en enkel isolasjonsventil gir globuskonfigurasjonen bedre kontroll over væskebevegelsen.
For krevende tjenester kan tetningsflatene harddekkes med Stellite eller andre egnede slitesterke materialer. Denne konstruksjonen bidrar til å redusere nedbrytning forårsaket av friksjon, erosjon og drift ved høye temperaturer.
I henhold til produktspesifikasjonene kan Huadu's Hard Seal Globe Valve konfigureres med konstruksjon av karbonstål eller rustfritt stål, flere trykkklasser og flere operasjonsmetoder, noe som gjør den tilpasningsdyktig til forskjellige industrielle prosjekter.
Hvordan fungerer en hardforseglet globeventil?
Driftsprinsippet er enkelt, men svært effektivt. Når ventilen åpnes, beveger skiven seg bort fra setet, og skaper en strømningspassasje. Når håndhjulet, aktuatoren eller betjeningsmekanismen beveger stammen i motsatt retning, nærmer skiven seg setet og begrenser strømmen gradvis.
Metall-til-metall-kontakten mellom skiven og setet skaper det primære tetningsgrensesnittet. Når de er riktig konstruert og produsert, kan de harde overflatene gi sterk motstand mot slitasje og erosjon under krevende service.
En typisk operasjonssekvens inkluderer:
- Operatøren roterer håndhjulet eller aktiverer den valgte aktuatoren.
- Spindelen overfører betjeningskraften til ventilskiven.
- Skiven beveger seg i forhold til setet for å kontrollere strømningspassasjen.
- Når skiven når setet, etablerer metalltetningsflatene avstengning.
- Når den åpnes igjen, beveger skiven seg bort fra setet for å gjenopprette rørledningsstrømmen.
Denne kontrollerbare lineære bevegelsen er en av grunnene til at kuleventiler ofte velges når både isolasjons- og strupeevne er nødvendig.
Hva er nøkkelfunksjonene?
En høykvalitets Hard Seal Globe Valve bør velges i henhold til de faktiske driftsforholdene i stedet for bare dens nominelle størrelse. Flere designegenskaper påvirker påliteligheten og levetiden direkte.
1. Metall-til-metall hardforsegling
Den harde tetningsstrukturen er designet for krevende driftsmiljøer. Harddekkede tetningsflater kan gi bedre motstand mot slitasje, erosjon og temperaturrelatert nedbrytning enn mange konvensjonelle myke tetningsmaterialer.
2. Høy temperatur evne
Huadu viser et temperaturområde på omtrent -29 °C til 425 °C for den refererte konfigurasjonen. Dette gjør ventilen egnet for mange industrielle tjenester som involverer varmt vann, damp, prosessvæsker og andre medier med forhøyet temperatur.
3. Flere trykkklasser
Produktet er tilgjengelig på tvers av trykkklasser, inkludert klasse 150, 300, 600, 900 og 1500. Dette gir prosjektingeniører mer fleksibilitet når de tilpasser ventilen til rørledningens trykkkrav.
4. Fleksibel aktivering
Avhengig av prosjektet kan driften konfigureres med et håndhjul, girmekanisme, elektrisk aktuator, pneumatisk aktuator eller hydraulisk aktuator.
5. Korrosjonsbestandige materialer
Konfigurasjoner av rustfritt stål er egnet for applikasjoner der korrosjonsbestandighet er viktig. Karbonstålversjoner kan gi en økonomisk løsning for kompatible industrielle medier.
Hvilke tekniske spesifikasjoner bør kjøpere vurdere?
For industrielle anskaffelser bør tekniske spesifikasjoner gjennomgås sammen i stedet for å evalueres individuelt. Følgende tabell oppsummerer nøkkelparametere knyttet til den refererte Huadu-konfigurasjonen.
| Parameter | Spesifikasjon |
|---|---|
| Produkttype | Hard Seal Globe Valve |
| Designstandard | API 6D / ASME B16.34 |
| Nominell størrelse | 1/2" til 48" |
| Trykkklasse | Klasse 150 / 300 / 600 / 900 / 1500 |
| Kroppsmateriale | A351 CF8M og andre materialalternativer i henhold til konfigurasjon |
| Setemateriale | Stellite Hardfaced / PTFE / RPTFE / Grafitt |
| Stammateriale | A182 F316 / A182 F316L / 13Cr |
| Avslutt tilkoblinger | Flensert / gjenget / sveiset (BW/SW) |
| Temperaturområde | -29°C til 425°C |
| Operasjon | Håndhjul / Gir / Elektrisk / Pneumatisk / Hydraulisk |
| Testing | API 598 / Hydrostatisk skall- og setetest |
Note:Faktiske spesifikasjoner skal alltid bekreftes mot prosjektdatabladet, gjeldende standarder, mediumegenskaper, trykk-temperaturklassifisering og produsentens tekniske dokumentasjon før kjøp.
Hard Seal vs Soft Seal Globe Valve: Hva er forskjellen?
Forseglingsmetoden er en av de viktigste faktorene ved valg av kuleventil. Hard forsegling og myk forsegling er beregnet for ulike driftsmiljøer.
| Sammenligning | Hard Seal Globe Valve | Soft Seal Globe Valve |
|---|---|---|
| Forseglingsprinsipp | Metall-til-metall forsegling | Mykt forseglingsmateriale |
| Temperaturmotstand | Utmerket for krevende høytemperaturservice | Avhenger sterkt av tetningsmateriale |
| Slitasjemotstand | Høy med passende hardfacing | Generelt mer følsom for mekanisk slitasje |
| Slipende medier | Mer egnet for krevende tjenester | Kan ha begrensninger |
| Typiske applikasjoner | Damp, kraft, petrokjemisk, metallurgi | Rene og relativt moderate tjenester |
Rent praktisk kan myk forsegling være fordelaktig der driftsforholdene er moderate og det kreves eksepsjonelt tett forsegling. Hard tetting blir mer attraktiv når rørledningen involverer høy temperatur, høyt trykk, slipende partikler eller gjentatt industriell drift.
Hvor brukes Hard Seal Globe-ventiler?
Evnen til å tåle krevende forhold gjør Hard Seal Globe Valve-teknologien egnet for et bredt spekter av industrielle systemer.
- Petrokjemiske anlegg:Brukes til å kontrollere prosessvæsker, hydrokarboner og høytemperaturmedier.
- Kraftproduksjon:Egnet for damp og andre prosesslinjer med høy temperatur.
- Metallurgi:Nyttig der forhøyet temperatur og slitende driftsforhold skaper ytterligere ventilslitasje.
- Olje og gass:Gjelder for industrielle væskeisolerings- og strømningskontrollsystemer når de valgte trykk- og materialklassifiseringene er passende.
- Vannbehandling:Kan integreres i industrielle vann- og prosessvæskerørledninger.
- Generell industriell behandling:Egnet for vann, olje, gass, damp og kompatible industrielle væsker.
Riktig ventil skal alltid tilpasses det faktiske mediet, temperatur, trykk, strømningshastighet, korrosjonsegenskaper og installasjonskrav.
Hvordan bør du velge riktig ventil?
Å velge en industriventil kun etter rørdiameter kan føre til ytelsesproblemer. Innkjøpsteam og ingeniører bør evaluere hele driftsmiljøet.
Vurder følgende faktorer:
- Medium:Identifiser om rørledningen fører vann, damp, olje, gass, kjemikalier eller slipende væsker.
- Driftstemperatur:Bekreft både normale og maksimale temperaturer.
- Arbeidstrykk:Velg en trykkklasse som oppfyller de faktiske designkravene.
- Nominell størrelse:Tilpass ventilstørrelsen med rørledningen og nødvendige strømningsegenskaper.
- Kroppsmateriale:Vurder korrosjon, temperatur, trykk og mekaniske krav.
- Sete og platemateriale:Velg harddekke eller andre tetningsmaterialer i henhold til serviceforholdene.
- Avslutt tilkobling:Bekreft kravene til flens, gjenger, stumpsveis eller muffesveis.
- Aktivering:Bestem om manuell eller automatisert drift er nødvendig.
- Testing og standarder:Bekreft gjeldende design- og inspeksjonskrav før du bestiller.
En kvalifisert ventilprodusent kan hjelpe ingeniører med å evaluere disse variablene og velge en passende konfigurasjon i stedet for å behandle ventilen som en standard hyllekomponent.
Hvorfor vurdere Huadu som en ventilprodusent?
For industrielle kjøpere er leverandørevne like viktig som produktspesifikasjoner. Huadu Valve Group integrerer ventildesign, støping, CNC-maskinering, montering, testing og forsyningstjenester for industrielle ventilapplikasjoner.
I følge den publiserte selskapsinformasjonen har Huadu mer enn 11 års produksjonserfaring, et produksjonsanlegg som dekker omtrent 25 333 kvadratmeter, en årlig produksjonskapasitet på over 30 000 enheter og en rapportert kvalifisert sats for ferdige produkter på 99,8 %.
Dens produksjonsevne inkluderer:
- CNC presisjonsmaskinering
- Ventilstøping og montering
- Hydrostatisk og pneumatisk testing
- Høytemperatur- og lavtemperaturventilproduksjon
- Skreddersydde ventilløsninger
- OEM og ODM produksjon
Huadu opplyser også at ventilproduktene deres leveres til internasjonale markeder og brukes på tvers av petroleum, oljeraffinering, naturgass, kjemisk prosessering, kraftproduksjon, vannbehandling, metallurgi, gruvedrift og andre industrisektorer.
For kjøpere som leter etter enHard Seal Globe Valve, evaluering av produksjonsevne, materialsporbarhet, trykktesting, gjeldende standarder og teknisk støtte kan bidra til å redusere innkjøpsrisiko og forbedre langsiktig driftspålitelighet.
Ofte stilte spørsmål
Hva er hovedfordelen med en Hard Seal Globe Valve?
Den største fordelen er dens metall-til-metall tetningsstruktur, som kan gi sterk motstand mot høy temperatur, trykk, slitasje og erosjon når ventilen er riktig utformet for bruken.
Kan en Hard Seal Globe Valve brukes til damp?
Ja. Riktig spesifiserte hardforseglede kuleventiler er vanligvis egnet for industrielle dampapplikasjoner fordi deres metallforseglingsoverflater tåler krevende temperaturforhold. Trykk-temperaturklassifiseringen må verifiseres for hver spesifikke konfigurasjon.
Hvilke materialer er tilgjengelige for Hard Seal Globe Valves?
Materialalternativer avhenger av modell og bruksområde. Huadu lister opp løsninger i karbonstål og rustfritt stål, med komponenter som A182 F316, A182 F316L, 13Cr og CF8M tilgjengelig i den refererte konfigurasjonen.
Hvilke trykkklasser er tilgjengelige?
Det refererte Huadu-produktet tilbys i klasse 150, 300, 600, 900 og 1500 konfigurasjoner. Kjøpere bør velge trykkklasse i henhold til rørledningsdesigntrykket og gjeldende standarder.
Kan ventilen automatiseres?
Ja. I tillegg til håndhjuldrift inkluderer tilgjengelige driftsmetoder girdrift, elektrisk aktivering, pneumatisk aktivering og hydraulisk aktivering, avhengig av den nødvendige konfigurasjonen.
Hvilke standarder er knyttet til denne ventilen?
De refererte produktspesifikasjonene inkluderer API 6D og ASME B16.34 for design, ASME B16.10 for ansikt-til-ansikt-dimensjoner, ASME B16.5 og ASME B16.47 for flensstandarder, og API 598 for testing.
Konklusjon
En Hard Seal Globe Valve kan være en effektiv løsning for industriell strømningskontroll der konvensjonelle myke tetningsmaterialer kanskje ikke gir den nødvendige holdbarheten. Dens metall-til-metall tetningsstruktur, harde overflater, brede trykkklassealternativer og kompatibilitet med krevende medier gjør den spesielt verdifull i kraftproduksjon, petrokjemi, metallurgi, olje og gass, vannbehandling og generelle industrielle applikasjoner.
For anskaffelsesteam avhenger det beste valget av mer enn ventilstørrelse. Medium, temperatur, trykk, materialkompatibilitet, tetningskonfigurasjon, tilkoblingstype, aktivering, standarder og testkrav bør alle evalueres før kjøp. Hvis du anskaffer en pålitelig industriell ventilløsning eller trenger hjelp til å velge den passende Hard Seal Globe Valve for ditt rørledningsprosjekt,kontakt ossfor å diskutere dine tekniske krav, tilpasningsalternativer og applikasjonsbetingelser med Huadu-teamet.
