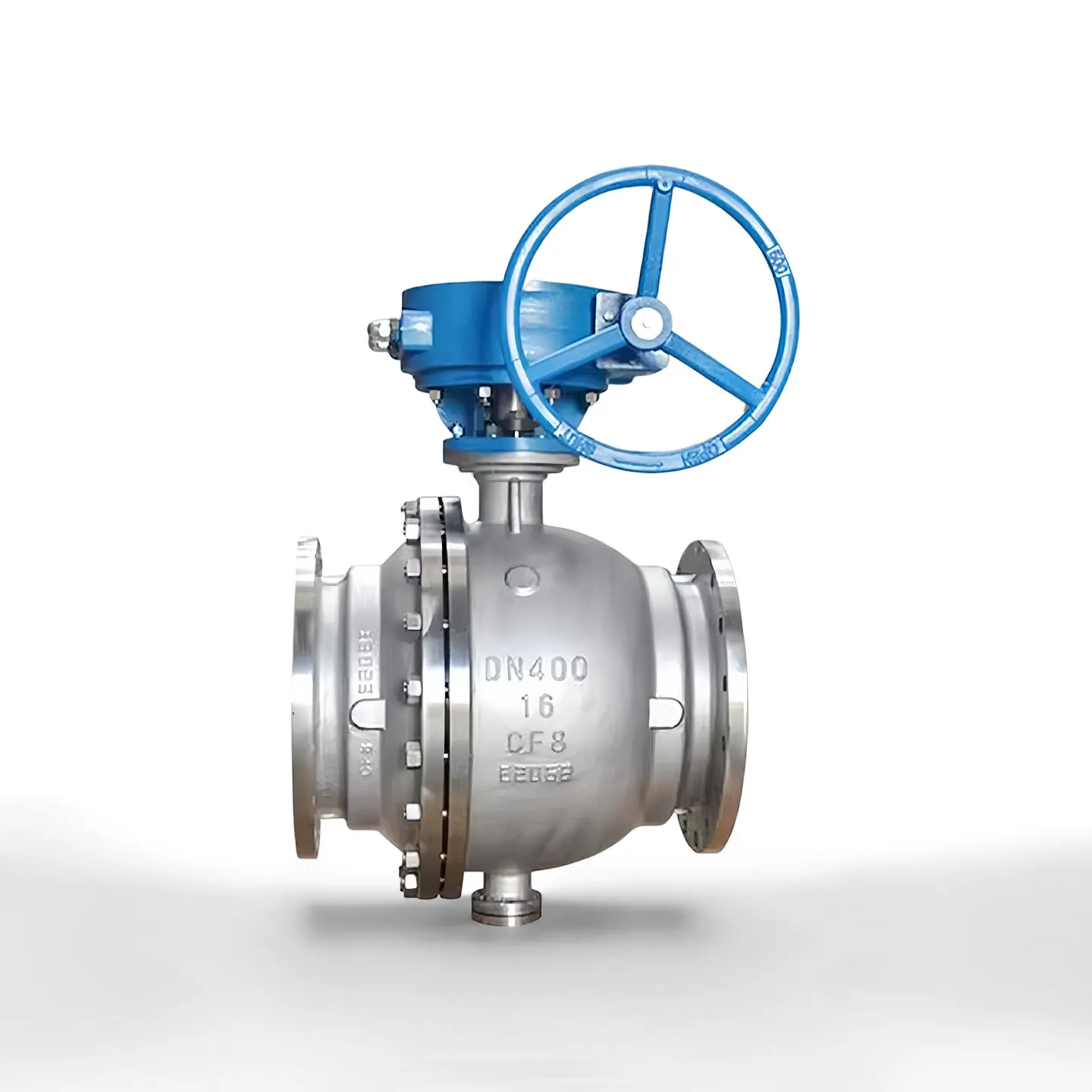

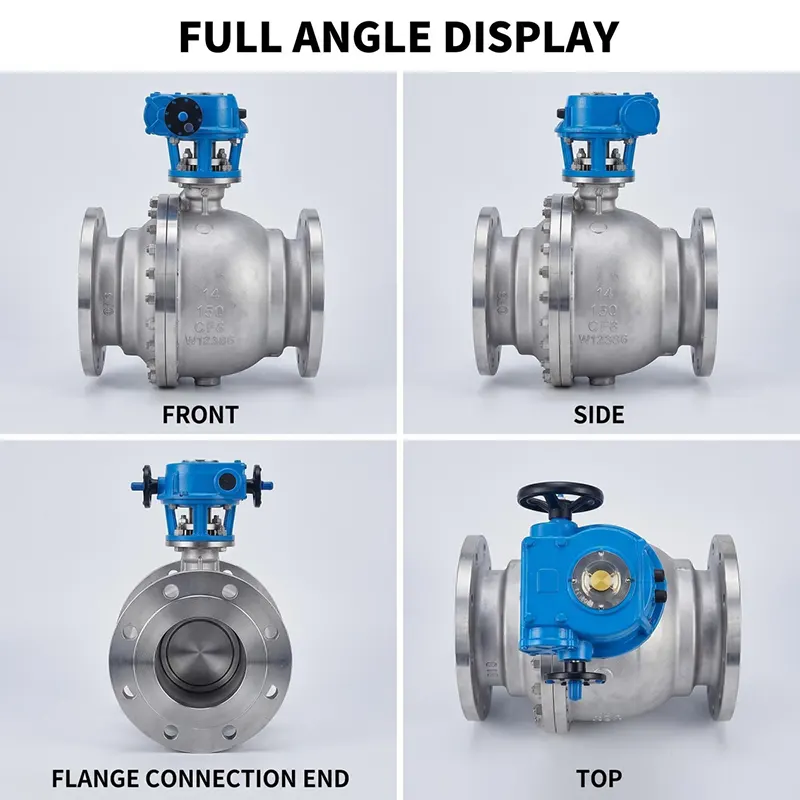

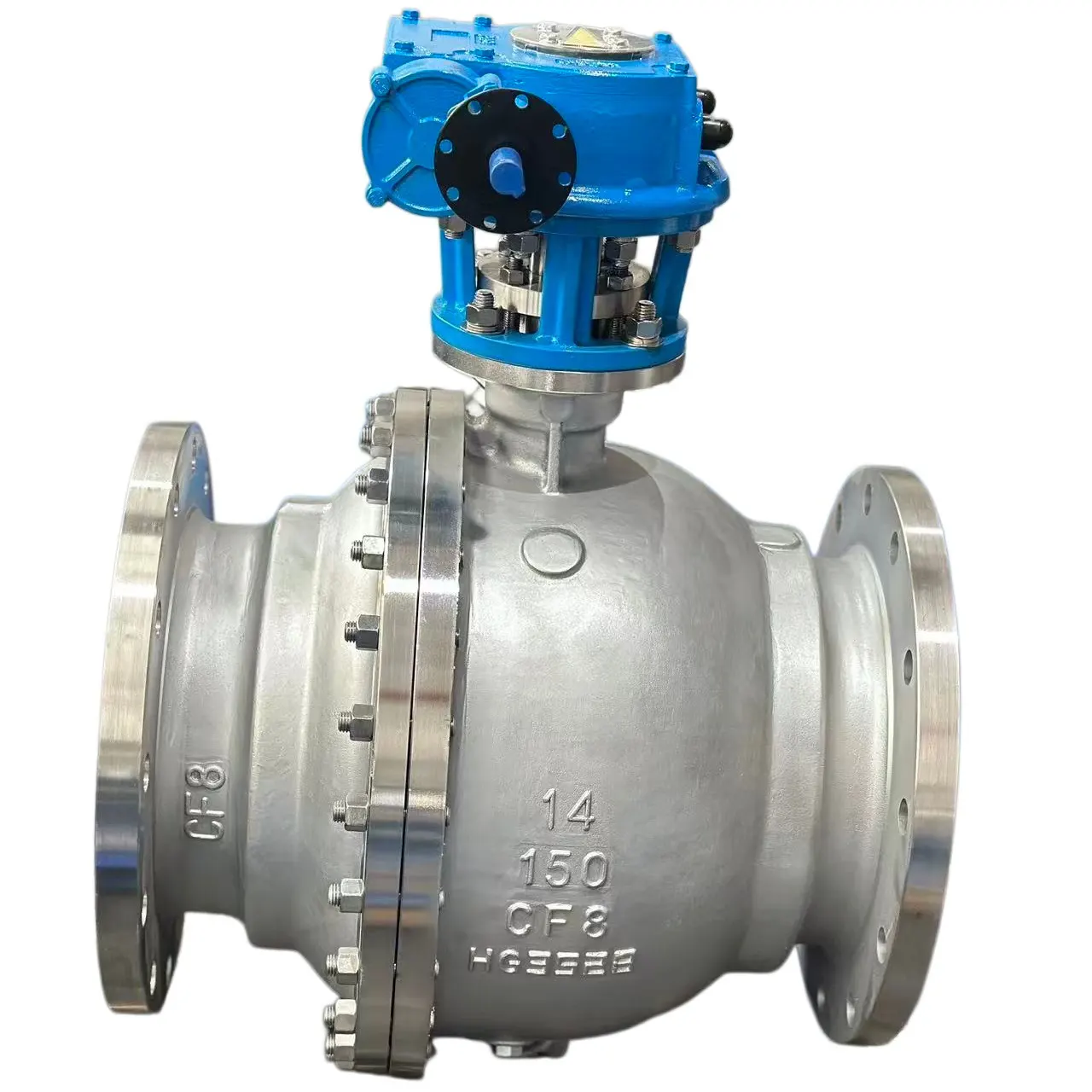

Rustfritt stål fast kuleventil Smidd flenskuleventil

Produktfunksjoner

- Trunnion-montert fast kulestruktur, egnet for arbeidsforhold med store boringer og høyt trykk.

- Smidd ventilhus med tett materiale, høy mekanisk styrke og god anti-korrosjonsytelse.

- Full portdesign, liten strømningsmotstand, stor strømningskapasitet, praktisk for rengjøring av rørledninger.

- Fjærbelastet flytende sete realiserer toveis tett avstengning, lav lekkasjerate.

- Anti-utblåsende stammedesign, innebygd i antistatisk og brannsikker struktur som samsvarer med API 607.

- Selvavlastende sete for unormalt overtrykk i hulrommet for å forbedre driftssikkerheten.

- Lavt driftsmoment, støtter hyppige åpnings-lukkingssykluser for langsiktig stabil service.

Nøkkelattributter

Produktstruktur

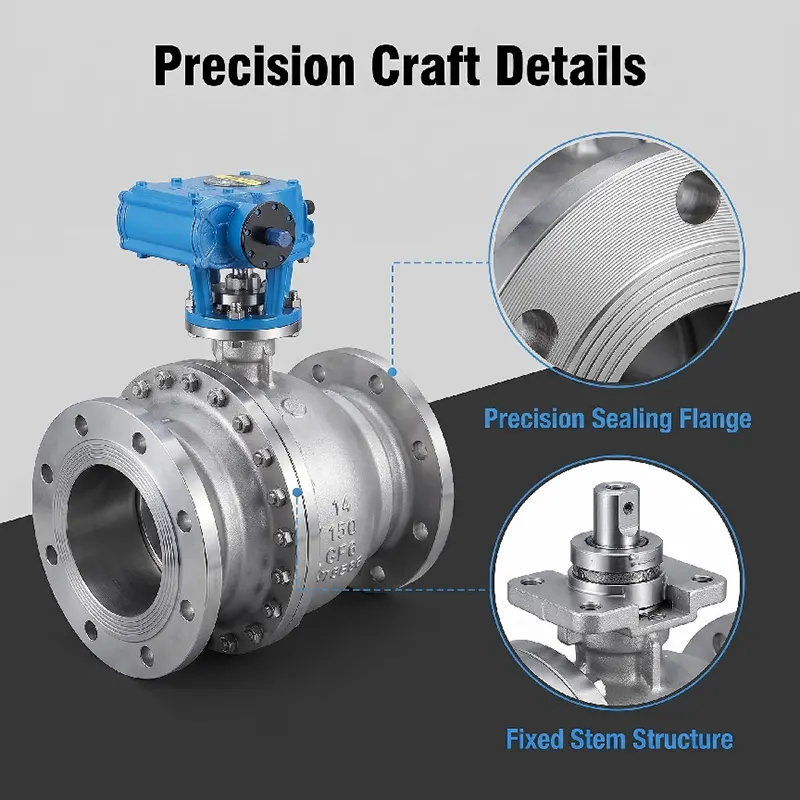

Dette er en fast kuleventil i rustfritt stål, smidd flenset kuleventil. Kulen støttes av øvre og nedre akseltapp i stedet for å flyte av setekraft. Hovedkomponenter inkluderer smidd ventilhus, panser, fast kule, øvre og nedre akseltapp, fjærforspente flytende seter, anti-utblåsingsstamme, flensforbindelsesender og ISO 5211 toppmonteringspute for aktuatorer. Dobbel blokkerings- og utluftingsfunksjon kan leveres på forespørsel. Alternativer for flensflate: RF, RTJ.

- Ventilhus / panser: smidd rustfritt stål A182 F304 / A182 F316L

- Kule: Smidt rustfritt stål, hardforkrommet eller Stellite hard-faced

- Stam: A182 F316 rustfritt stål

- Setetetning: PTFE / RPTFE for myk forsegling; Stellite 6 hard-legering for metall hard-tetning

- Pakning og O-ring: FKM, PTFE, tilpasset for forskjellige temperaturmedier

- Bolter: B8 / B8M rustfrie stålbolter

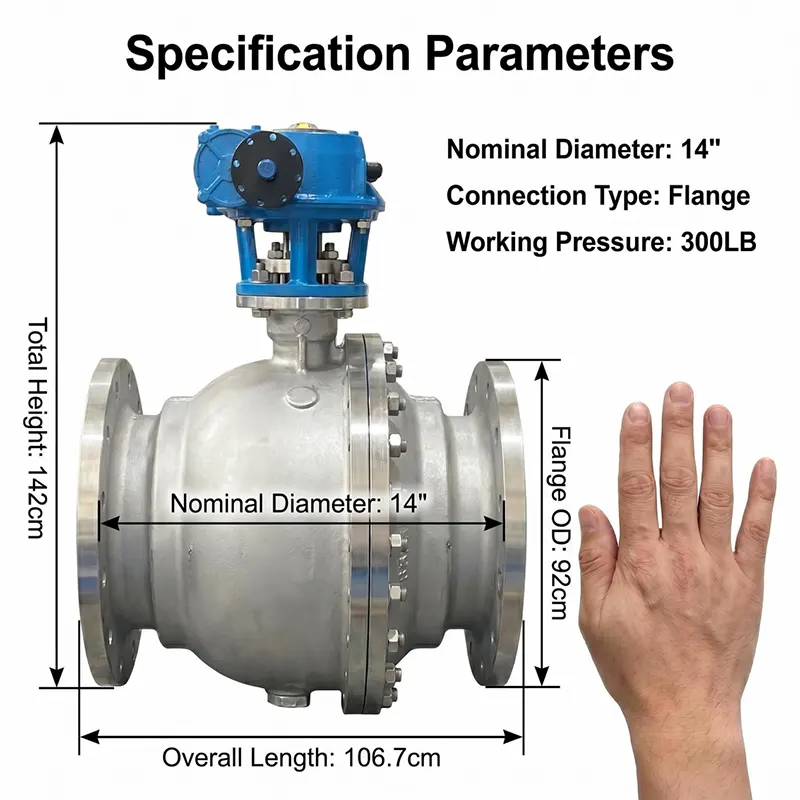

Trykk og temperaturområde

-Trykkklasse: PN16-PN100, Klasse150-Klasse2500

- Arbeidstemperatur:

• Versjon med myk forsegling: -29 ℃ ~ +200 ℃

•Hardforseglet metallversjon: -29℃ ~ +425℃

-Teststandard: API 598, skalltest 1,5 ganger nominelt trykk; setetest 1,1 ganger nominelt trykk

-Størrelsesområde: DN50-DN600 (NPS2"-NPS24")

Operasjonstyper

-Manuell: Snekkedrevoperatør for stort dreiemomentbehov

-Pneumatisk: Enkeltvirkende / dobbeltvirkende pneumatisk aktuator, med endebryter og magnetventil

-Elektrisk: På-av-type eller modulerende elektrisk aktuator for automatisk fjernkontroll

-Hydraulisk / elektrohydraulisk aktivering tilgjengelig på spesiell forespørsel

Alle aktuatorer passer til ISO 5211 monteringsplattform.

Søknader

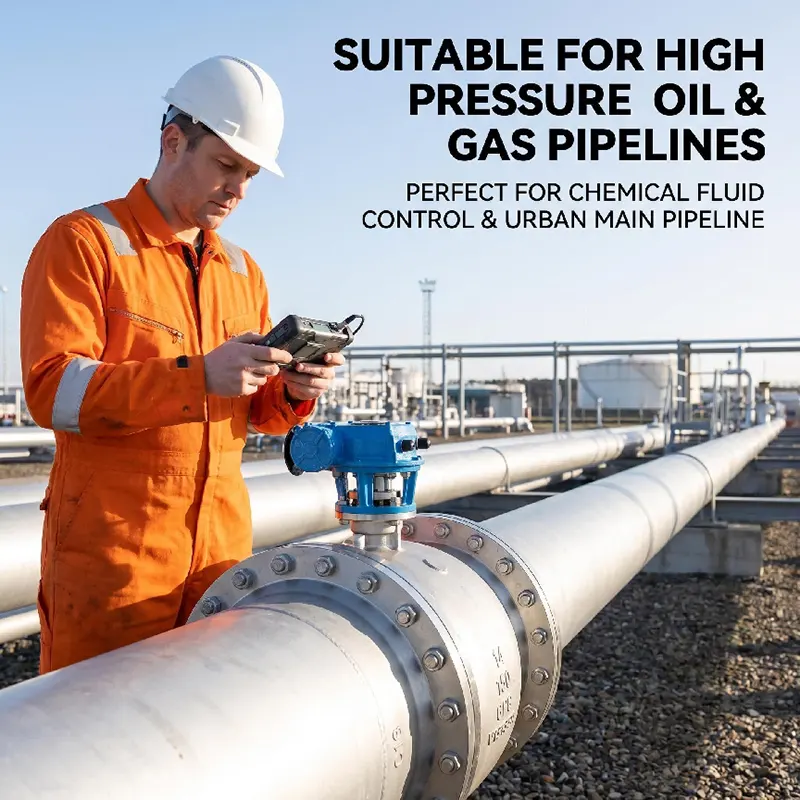

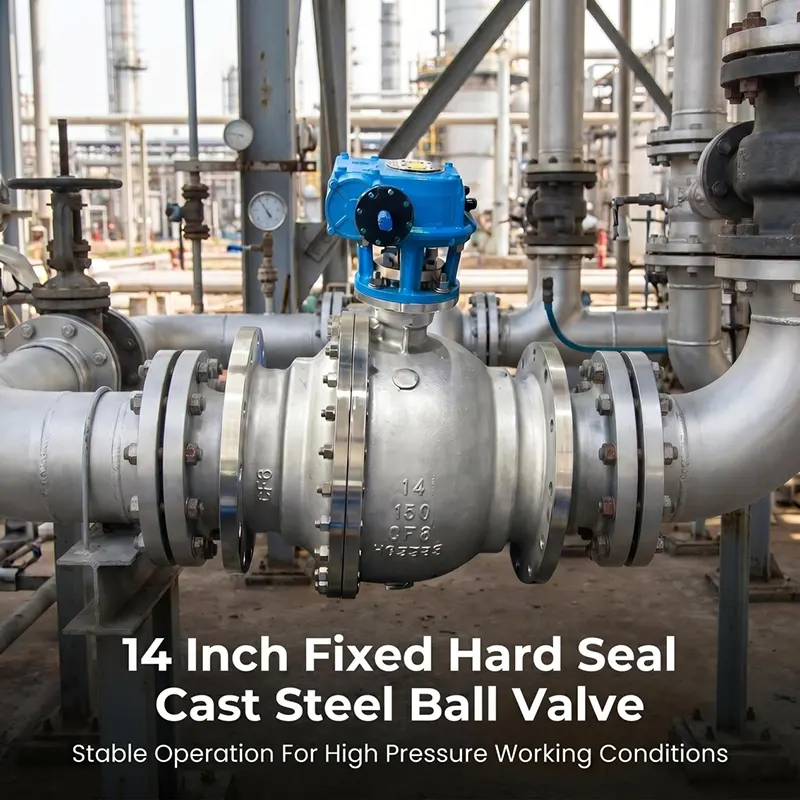

Mye brukt for av- og på- og isolasjonstjeneste for væske, gass og etsende medium. Hovedsakelig brukt i langdistanse olje- og gassrørledninger, petrokjemiske anlegg, kjemisk prosessering, kraftproduksjon, vannbehandling, LNG og andre tunge industriprosjekter.

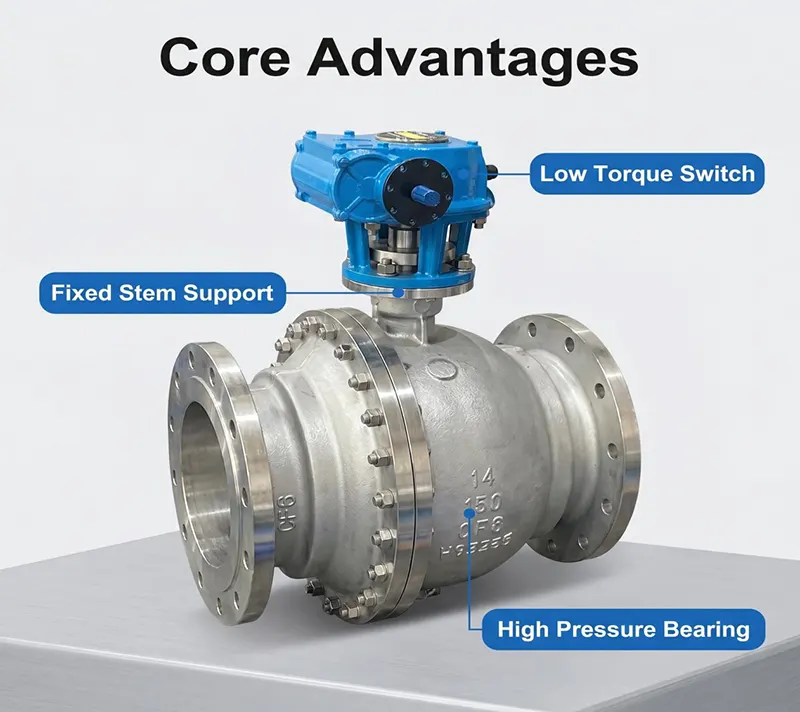

Hvorfor velge vår faste kuleventil i rustfritt stål smidd flenset kuleventil?

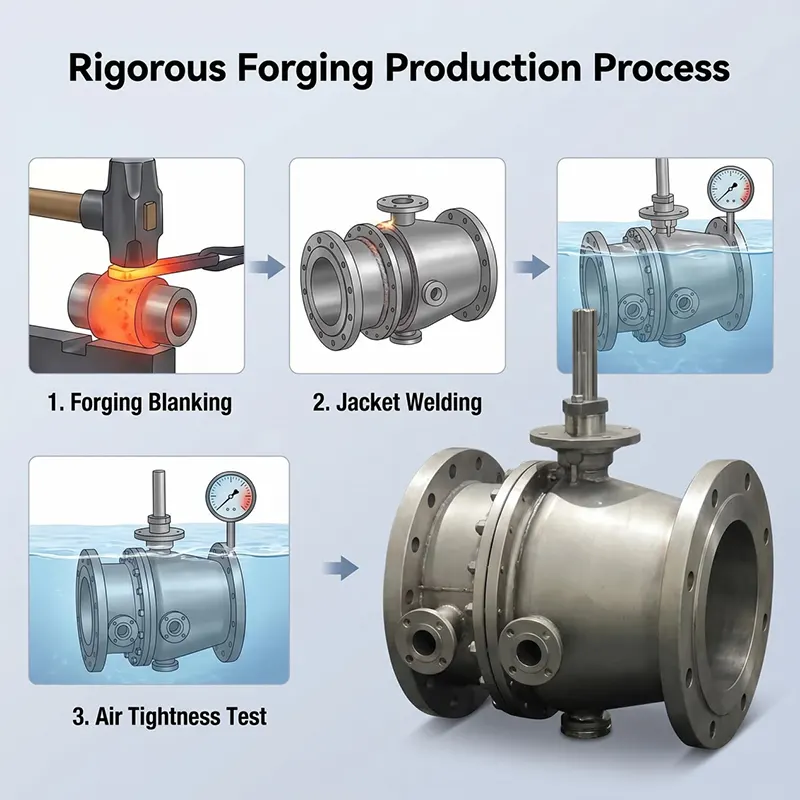

1. Vedta full smiingsprosess, internt materiale kompakt uten støpeporøsitetsdefekter, passe høytrykks kraftig rørledning.

2. Trunnion fast kuledesign reduserer driftsmomentet for stor størrelse høytrykks arbeidsforhold.

3. Streng materialinspeksjon, hver ventil består full hydrostatisk og gassets lekkasjetest før levering.

4. Støtt soft-tetning og metall hard-seal to versjoner for å matche ulike temperatur og middels krav.

5. Vi tilbyr komplett teknisk støtte, tegningsgjennomgang og ettersalgsveiledning for prosjektet ditt.

Innkjøpsguide

Vennligst oppgi informasjonen nedenfor når du sender forespørsel:

1. Nominell størrelse og trykkklasse

2. Arbeidsmedium, faktisk arbeidstemperatur

3. Forseglingstype: myk forsegling eller hard metallforsegling

4. Driftstype (snekkegir / pneumatisk / elektrisk osv.)

5. Flensstandard og flensflatetype (RF / RTJ)

6. Spesielle krav: brannsikker, DBB-funksjon, anti-korrosjonsbehandling etc.

Vår ingeniør vil tilby riktig forslag i henhold til din arbeidstilstand.

Emballasje og frakt

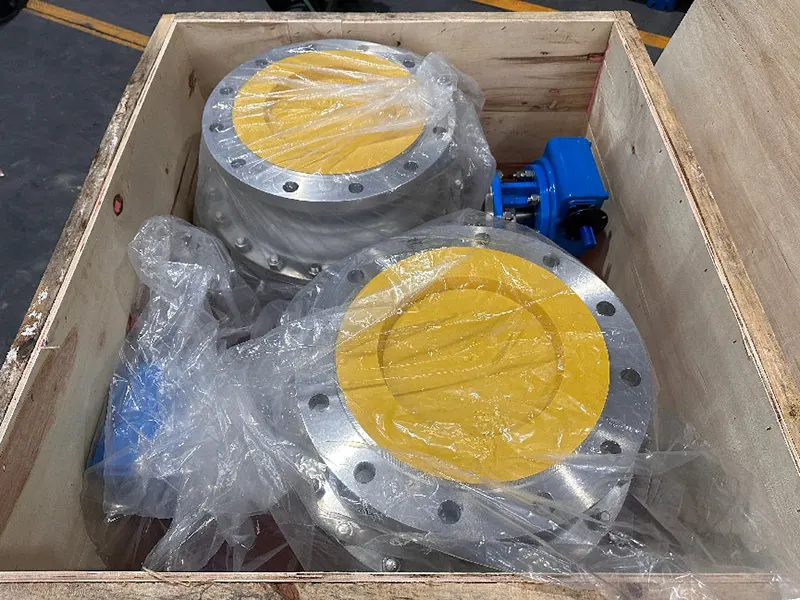

Hver ventil vil bli rengjort og beskyttet før pakking. Ventilportene er forseglet med plasthetter for å holde det indre hulrommet rent. Ventilene er pakket i solide kryssfinerkasser egnet for sjøfrakt. Vi støtter EXW, FOB, CIF, DAP og andre handelsbetingelser. Varer kan leveres til anvist havn eller lager.

OEM & ODM

Vi aksepterer OEM og ODM bestillinger. Vi kan tilpasse kroppsmateriale, tetningsmateriale, flensstandard, spesiell forlengelsesstamme, spesialmaling og logomerking i henhold til kundens tegning eller tekniske krav. Fleksibel MOQ for prosjektbestillinger.

Inspeksjon og testing

Hver ventil går gjennom fullspekterinspeksjon før forsendelse i henhold til API 598-standarden.

- Innkommende inspeksjon av råvarer: kjemisk sammensetning av materiale og kontroll av mekaniske egenskaper, materialsporbarhetsregistrering gitt.

- Hydrostatisk test av skall: 1,5 ganger nominelt trykk for ventilhus og panser.

- Setelekkasjetest: 1,1 ganger nominelt trykk, vann eller nitrogenmedium.

- Visuell inspeksjon, dimensjonskontroll, malings- og overflatekontroll.

- Vitnetest av tredjeparts institutt som SGS, BV er akseptabelt på kundens forespørsel.

- Fullt sett med dokumenter inkludert MTC materialtestsertifikat, hydrotestrapport, samsvarssertifikat kan leveres.

Installasjons- og vedlikeholdsveiledning

- Rengjør rørledningen grundig før installasjon for å fjerne sveiseslagg, sand og rusk, unngå skade på tetningsflaten.

- Monter ventilen i riktig strømningsretning, stram flensboltene på tvers og jevnt.

- Ikke la ventilen stå i halvåpen stilling for langtidslagring eller arbeidsstatus.

- For vanlig drift, kjør lukkesyklusen med full slagåpning med jevne mellomrom for å forhindre at tetningen setter seg fast.

- Sjekk flensskjøt, spindelpakning for ekstern lekkasje under rutinemessig inspeksjon på stedet.

- Skift ut slitte tetningsdeler under planlagt driftsstans; bruk matchende tetningsmateriale for arbeidsmediet ditt.

- Hvis den er utstyrt med aktuator, sjekk aktuatormomentet, endebryterens status regelmessig.

Ettersalgsservice

-Garantiperiode: 12 måneders garanti regnet fra forsendelsesdato, mot produksjonsfeil.

-Vi gir teknisk støtte inkludert tegningsgjennomgang, parameterbekreftelse og driftsveiledning.

- Vårt ingeniørteam svarer på tekniske forespørsler innen 24 arbeidstimer.

-Reservdeler (seter, pakninger, stammepakning) er tilgjengelig for etterbestilling.

-Teknisk konsultasjon på stedet kan arrangeres for store prosjektbestillinger.

Merk: Garantien dekker IKKE skade forårsaket av feil installasjon, feilbetjening eller feil medium tilstand.

Relaterte anbefalte produkter

-Flytende kuleventil (2 stykke / 3 stykke rustfritt stål kuleventil)

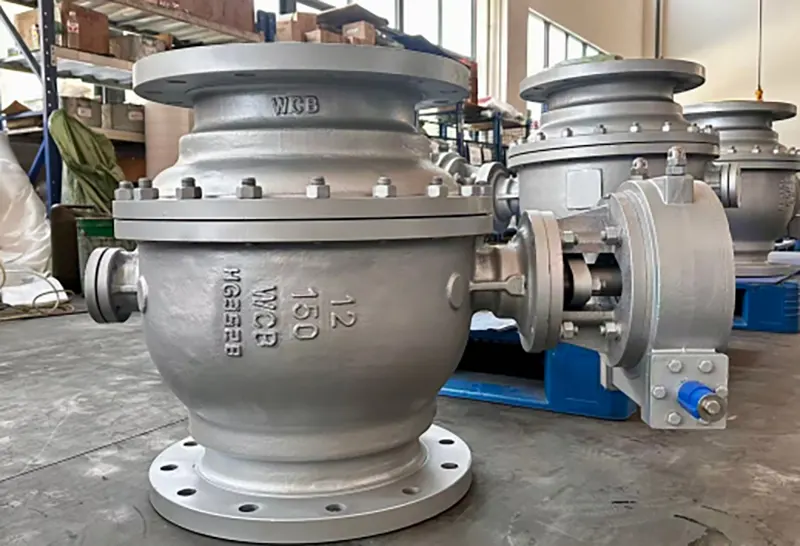

-WCB karbonstål fast tapp kuleventil

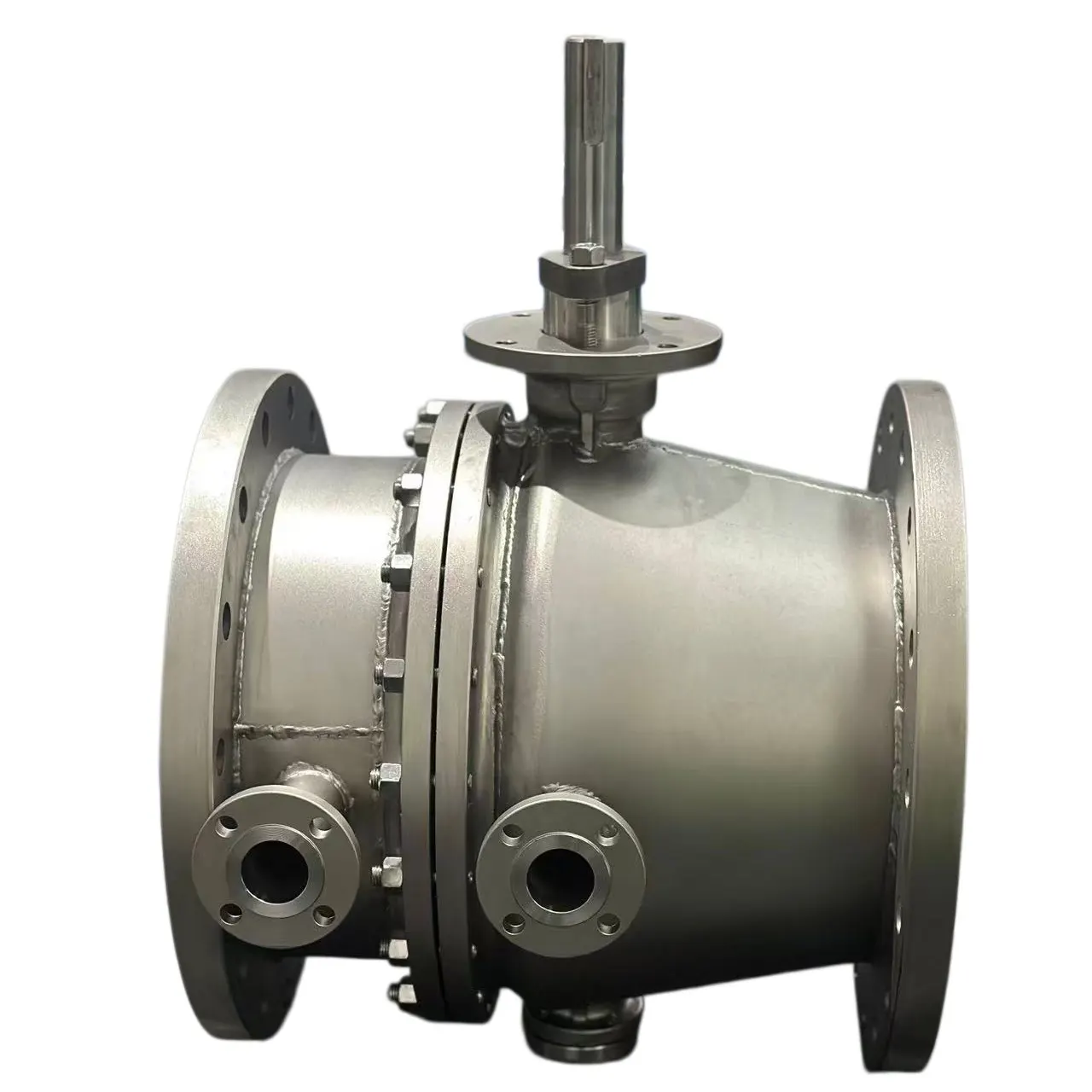

-Jakkeisolert fast kuleventil for medium med høy viskositet

-Kuleventil med pneumatisk / elektrisk komplett aktuatorsett

-Hard-tetting fast kuleventil i metall for høytemperaturservice

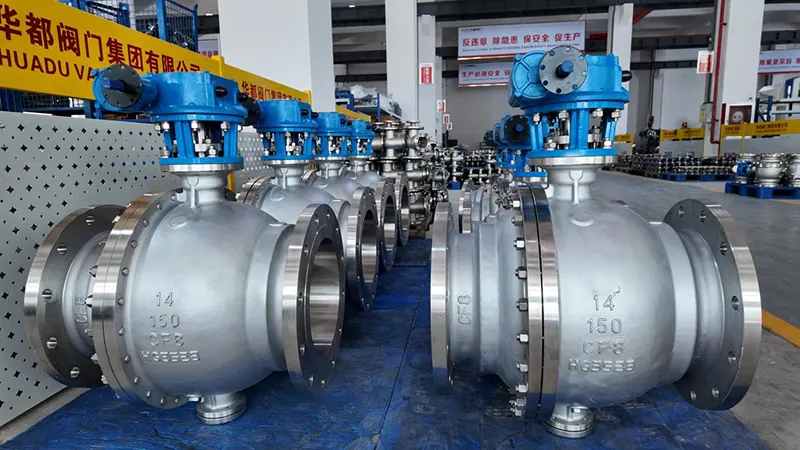

Vår fabrikkstyrke

Huadu Valve Group er lokalisert i Wenzhou Kina, spesialisert på industriell ventildesign, smiing, maskinering og montering. Vi eier komplette produksjonslinjer inkludert smiverksted, CNC maskineringsverksted, monteringsverksted og uavhengig testlaboratorium. Alle kritiske produksjonsprosesser er ferdige i huset, ikke fullt ut outsourcet. Vi har rik erfaring for oversjøiske oljegass-, petrokjemi- og vannforsyningsprosjektordrer. Våre produkter eksporteres til Sørøst-Asia, Midtøsten, Europa og andre regioner.

Ring for forespørsel

Vennligst send oss ​​dine detaljerte krav til arbeidsforhold, inkludert størrelse, trykk, medium, temperatur, driftstype og spesielle krav. Vårt tekniske team vil evaluere og utarbeide et formelt tilbud for deg innen kort tid. Velkommen prøvebestilling og stort prosjektsamarbeid.
