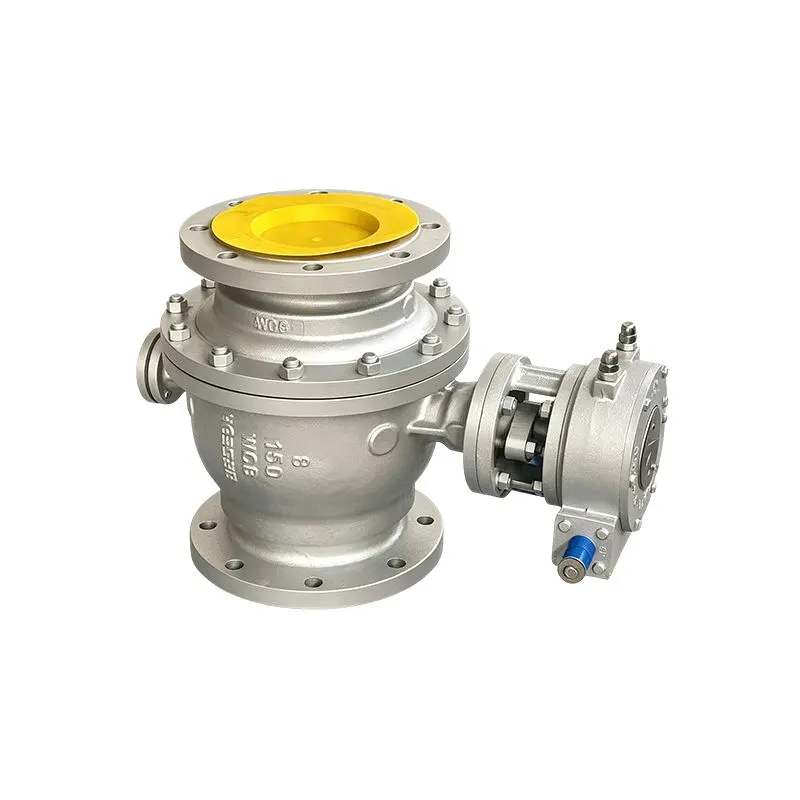

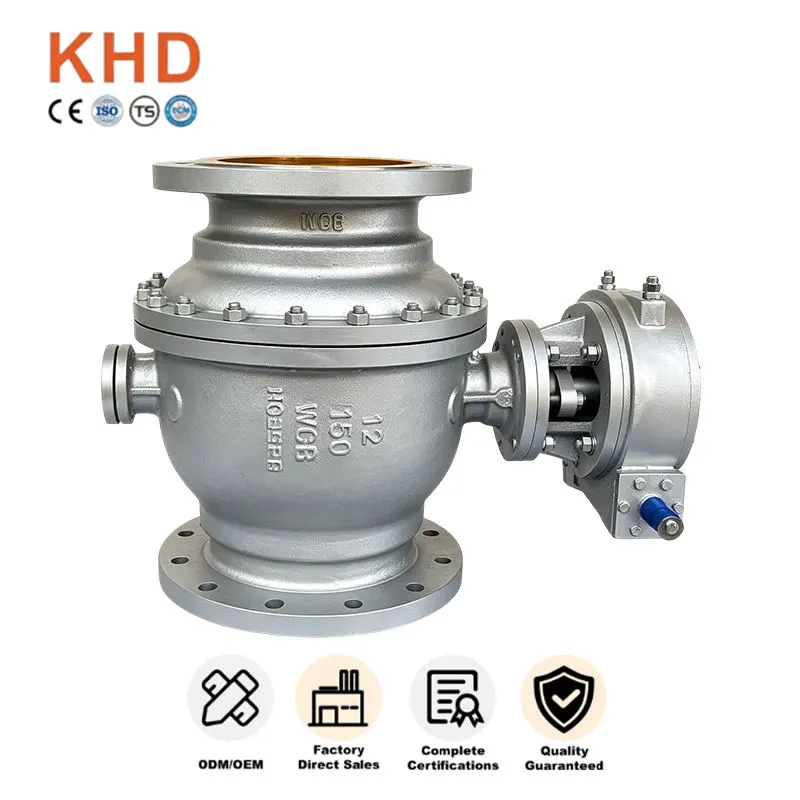

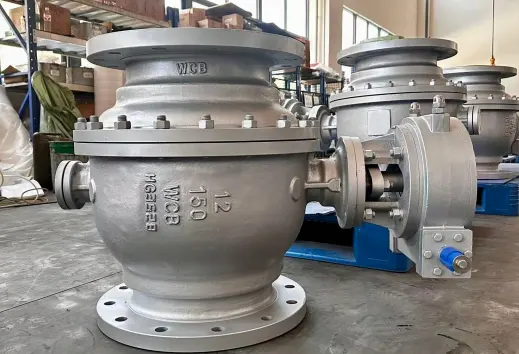

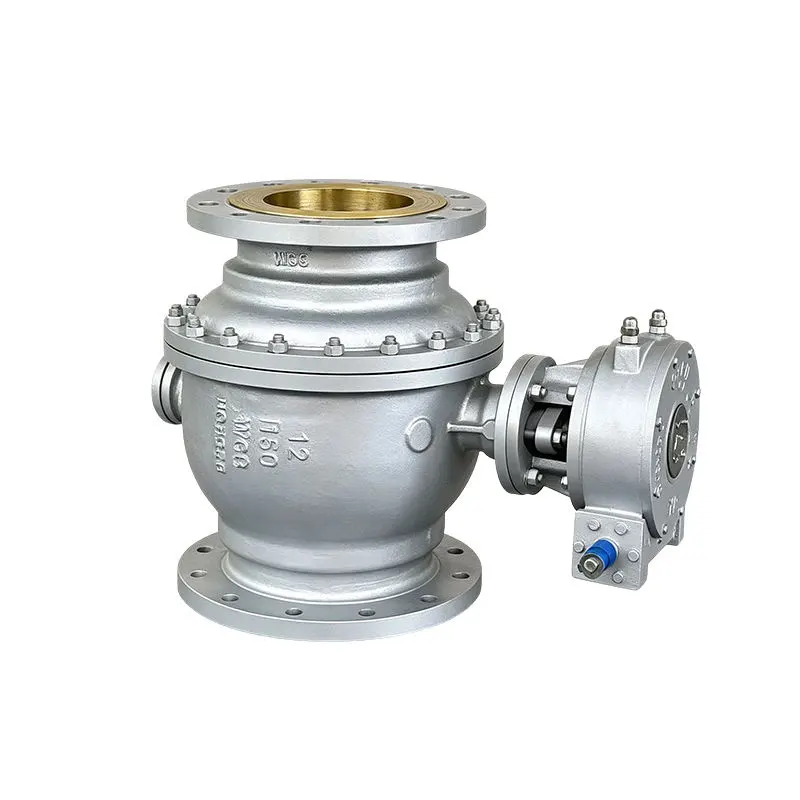

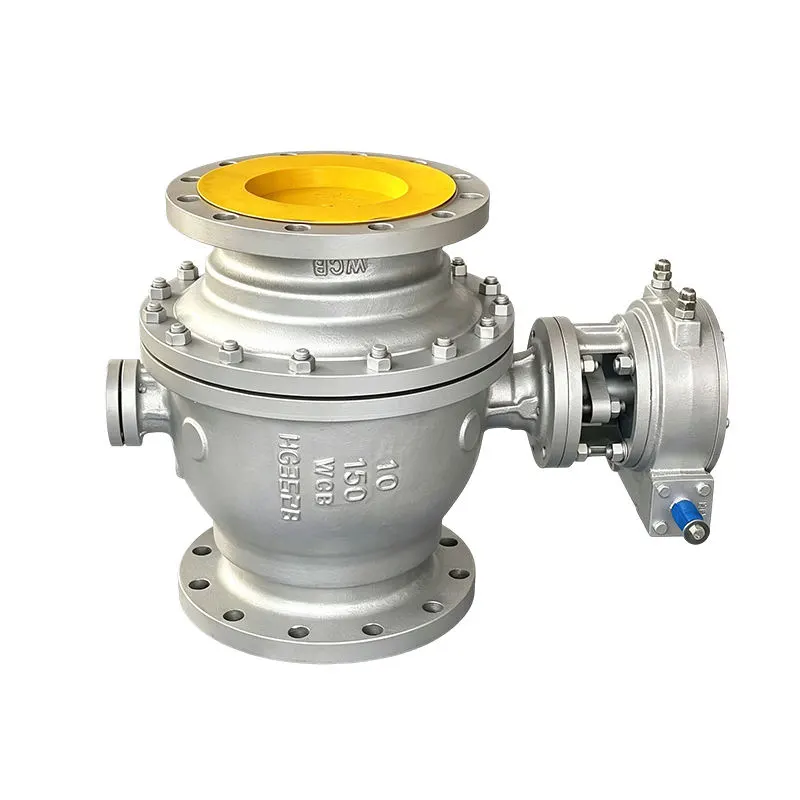

WCB karbonstål fast kuleventil

WCB Carbon Steel Fixed Ball Valve er en kraftig industriventil bygget for rørledningsisolering og strømningskontroll, produsert av Huadu Valve Group. Den tar i bruk fast kuledesign og A216 WCB karbonstålmateriale, godt egnet for kritiske arbeidsforhold i rørledninger med høyt trykk.

Denne industrielle ventilen yter pålitelig under kontinuerlig høytrykksdrift og langsyklusdrift, bredt utvalgt for prosjekter der tetningssikkerhet og lang levetid er kjernekrav.

Råmateriale og strukturelle fordeler

Premium A216 WCB Carbon Steel Body

WCB karbonstål fast kuleventil er støpt av A216 WCB karbonstål, og gir disse kjerneegenskapene:

-Høy mekanisk styrke og utmerket slagfasthet

-God temperaturtilpasningsevne mot trykkstøt og vannslag

-Tilstrekkelig veggtykkelse for høytrykkstjeneste

-Stiv støpeinspeksjon for å eliminere interne og overflatedefekter

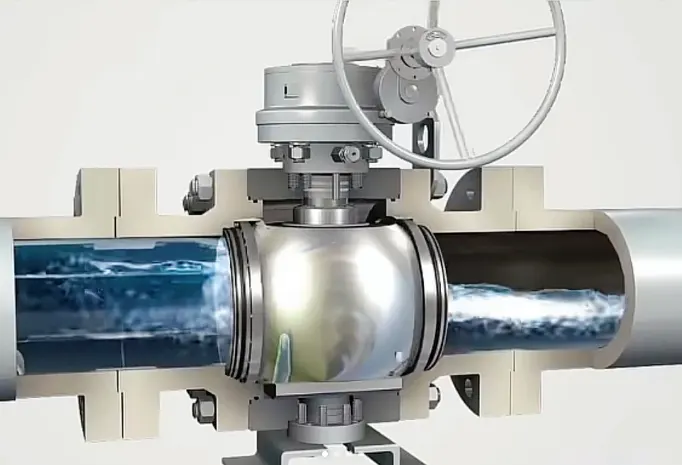

Trunnion-montert fast kulestruktur

Forskjellig fra vanlige flytende kuleventiler, overfører vår faste kuledesign det meste av rørledningens trykkbelastning til øvre og nedre støtteaksler. Kulen forblir låst i posisjon, slik at ventilseter kun har minimal kontaktkraft. Det reduserer seteslitasjen betraktelig selv med hyppige åpne-lukke sykluser under vedvarende høyt trykk. Stabil toveis tetning forhindrer lekkasje uavhengig av trykkretning, og forbedrer systemsikkerheten for kritiske prosessløkker.

Optimalisert tetting og sikkerhetskonstruksjon

Fjærbelastet flytende sete er utstyrt for denne WCB-kuleventilen i karbonstål. Innebygde fjærer kompenserer for mindre slitasje etter tusenvis av operasjoner for å opprettholde tett avstengning. Anti-utblåsingsstamme fungerer som standard sikkerhetsfunksjon mot plutselige trykktopper. Flerlags grafittpakking minimerer flyktige utslipp rundt stammegap. Alle tetningskomponenter er spesialtilpasset for arbeidsmedier med høyt trykk og middels temperatur i stedet for generiske reservedeler.

Nøkkelattributter

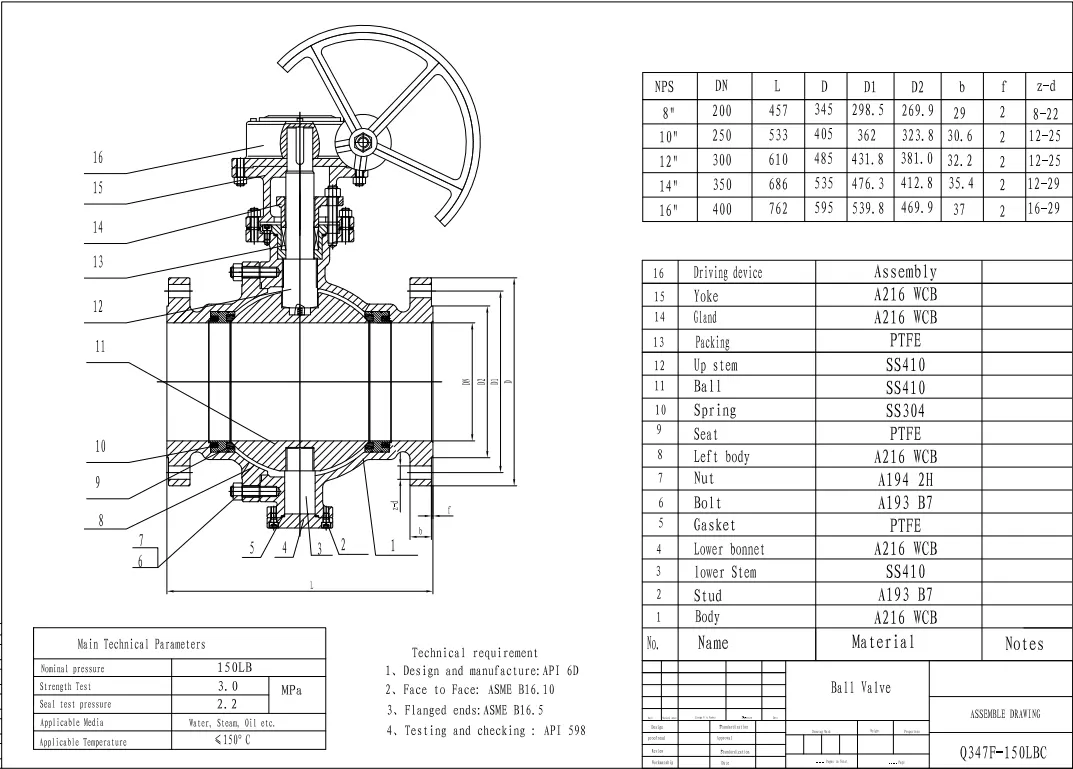

Tekniske spesifikasjoner

Standard parametere

Størrelse: DN50-DN1200

Trykkvurdering: Klasse150-Klasse2500

Materiale: A216 WCB karbonstål

Struktur: Trunnion-montert fast kuleventil

Temperaturområde: -29 ℃ ~ 425 ℃

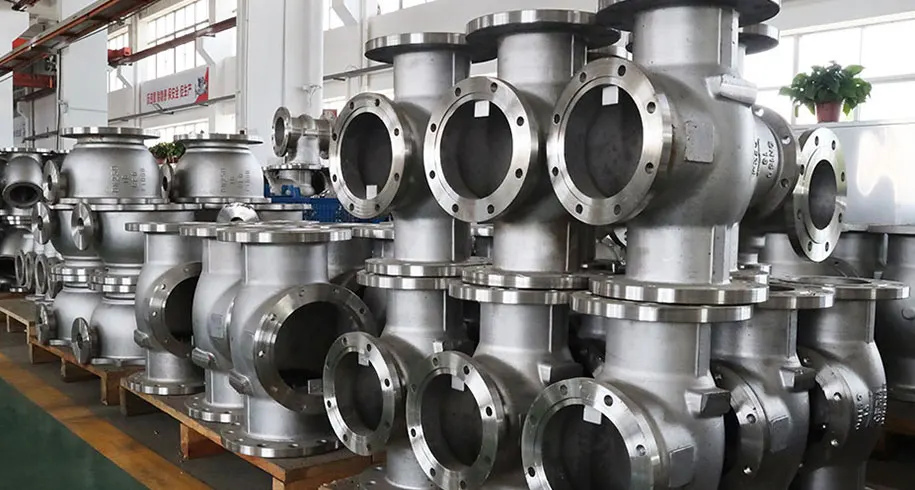

Produksjonsprosess

WCB karbonstål fast kuleventil går gjennom:

- Kvalifisert A216 WCB støpeproduksjon

- Varmebehandling for stabil materialegenskap

- CNC presisjonsbearbeiding for tetting av overflater

- Montering med tilpassede tetnings- og aktuatorkomponenter

Ytelsesfunksjoner

– Tappstruktur med lav slitasje for hyppig sykling

- Pålitelig toveis tett avstengning

- Lav setefeilrate under kontinuerlig høyt rørledningstrykk

- Kompatibel med flere aktuatoralternativer: manuell gir, pneumatisk, elektrisk

– Designet for full-åpen/full-lukke isolasjonstjeneste

Bruksområder

Olje- og gassindustrien

WCB karbonstål fast kuleventil er mye brukt i:

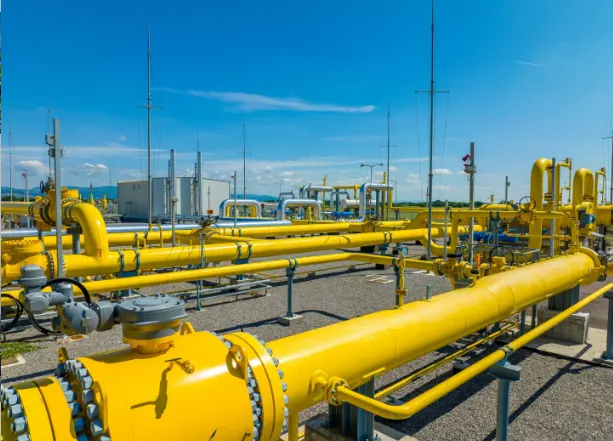

- Hovedrørledninger for naturgassoverføring

- Oljeraffineriets prosesslinjer

- Overføringsanlegg for råolje

- Rørsystemer for gassoppsamlingsstasjon

Petrokjemisk industri

– Høytrykkssløyfer for petrokjemiske prosesser

- Prosessenhets hovedisolasjonsrørledninger

- Middels temperatur ikke-korrosive og mild-korrosive væskekretser

Kraftindustri

– Hovedprosessrør for kraftverk

– Sløyfesystemer for tunge industrianlegg

Generelle industriprosjekter

– Nybygg EPC-prosjektpipeline-pakker

- Eksisterende rørledningsrenovering og ettermonteringsarbeid

- Industriplasser med vanskelig vedlikeholdsadkomst og høye sikkerhetskrav

Kvalitetskontroll og prosjektanskaffelsesstøtte

Som en sertifisert ventilprodusent med ISO-, CE- og API-sertifikater gjennomgår hver WCB karbonstål fast kuleventil komplette fabrikktester før forsendelse, inkludert hydrostatisk skalltest, setetetningstest og dimensjonal inspeksjon. Full deltesting er implementert for tunge store ventiler uten prøvetakingsinspeksjon. Råvareverifisering, støpeinspeksjon, monteringstilsyn og ferdig ventiltesting går gjennom hele produksjonsarbeidsflyten. Materialprøvesertifikater og inspeksjonsrapporter kan leveres for innlevering av tilbud og aksept på stedet.

Fleksible konfigurasjonsalternativer er tilgjengelige i henhold til arbeidsforholdene på stedet, og dekker varierte trykkgrader, tetningsmaterialkombinasjoner og flere driftsmoduser. Fleksibel MOQ støtter prøvetesting, forsyning av små batchlager og store bulkprosjektordrer. Huadu Valve Groups WCB faste kuleventiler eksporteres globalt og får gjentatte bestillinger fra industrielle kunder over hele verden.

Hvordan er setet og stammeforseglingen bygget for holdbarhet i den virkelige verden?

Vi bruker fjærbelastet flytende setedesign for denne faste kuleventilen. Innvendige fjærer holder setet presset mot kuleoverflaten. Når det oppstår mindre slitasje etter tusenvis av operasjoner, kan fjærer kompensere for små hull, og opprettholde god tetningsytelse over tid. Anti-utblåsingsstamme er innebygd som standard sikkerhetsfunksjon. Under uventede trykktopper i rørledningen hindrer den stammen i å blåse ut. Flerlags grafittpakning er montert for stengelforsegling, for å stoppe små flyktige utslipp rundt stammegapet. Disse tetningsdelene er ikke generiske billige reservedeler; de er valgt for å passe til arbeidsforhold med høyt trykk og middels temperatur.
