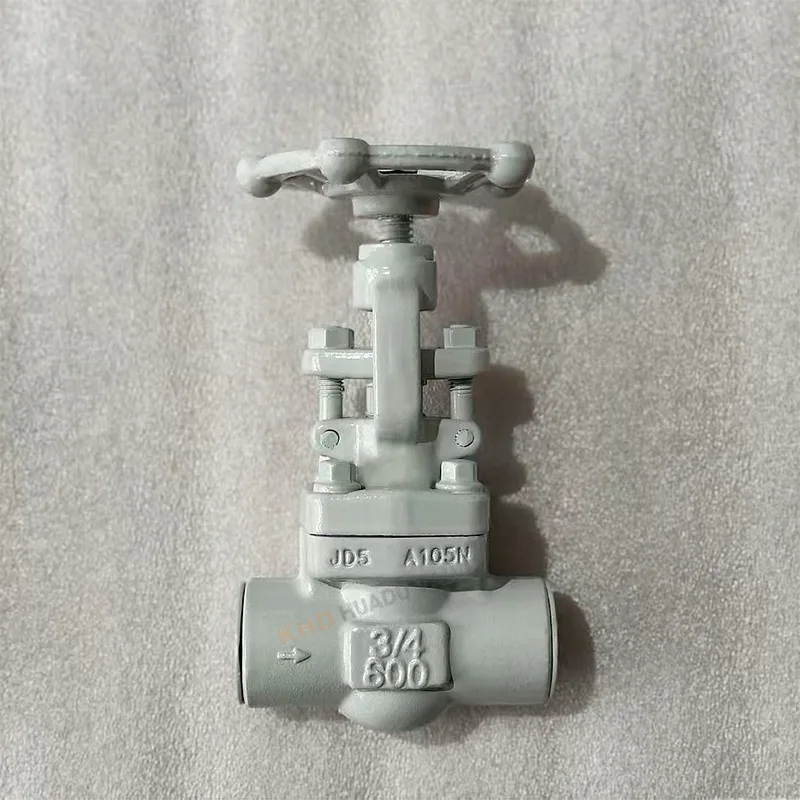

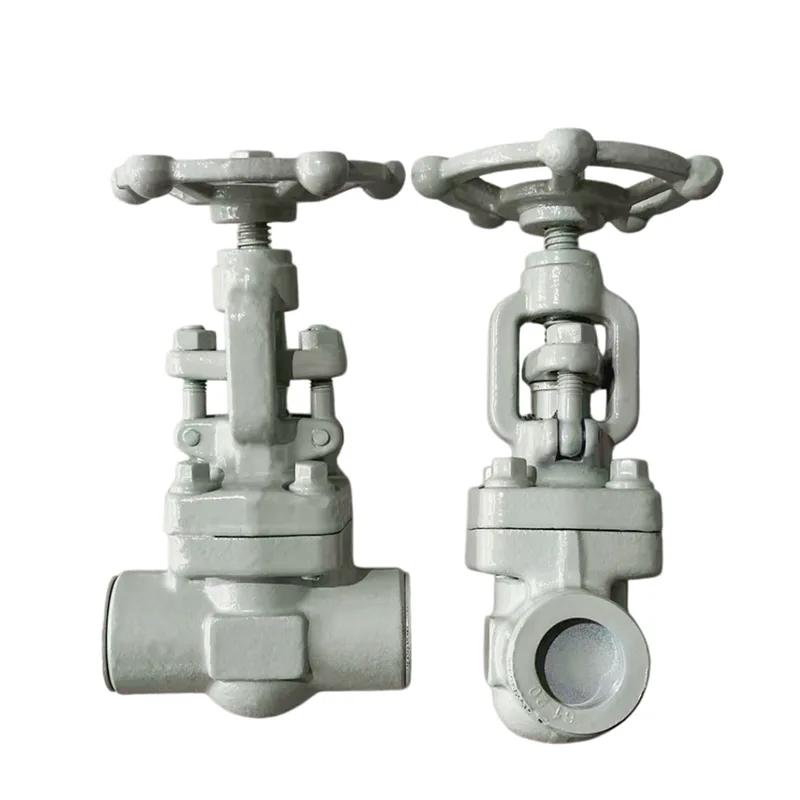

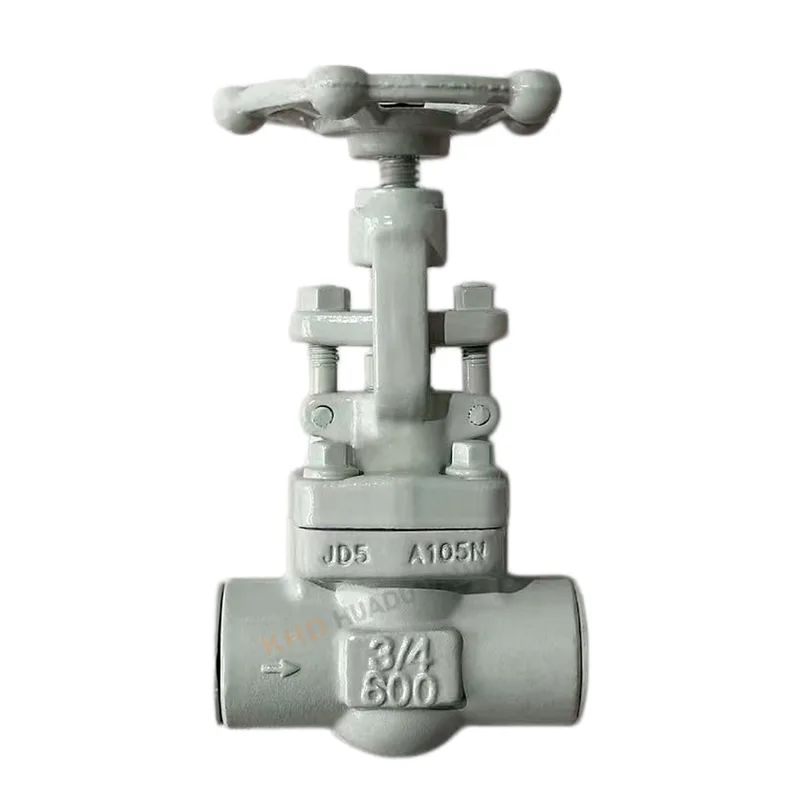

Hylsesveiset smidd portventil

Den muffesveisede smidde portventilen er en høytrykks industriventil designet for rørledningsavstengning og strømningskontroll. Produsert av Huadu Valve Group, bruker den A105N smidd karbonstål og er egnet for klasse 600 arbeidsforhold. Den er mye brukt i petroleums-, kjemiske-, kraft- og høytrykksdampsystemer der sikkerhet og tetningsytelse er kritisk. Den muffesveisede smidde portventilen sikrer stabil drift og lang levetid i industrimiljøet.

Råmateriale og strukturelle fordeler

Smidd stålkropp av høy kvalitet

Den muffesveisede smidde portventilen er laget av A105N smidd karbonstål, som sikrer:

Høy styrke og tetthet

Utmerket slagfasthet

Ingen støpefeil som porer eller sandhull

Streng materialkontroll

Hvert parti med råvarer testes ved hjelp av spektralanalyse for å sikre:

Nøyaktig kjemisk sammensetning

Ingen resirkulerte eller substandard materialer

Stabil mekanisk ytelse

Fordeler med socket-weld-tilkobling

Den muffesveisede smidde portventil-tilkoblingstypen gir:

Sterk tetningsytelse

Bedre høytrykksmotstand enn flenser

Redusert lekkasjerisiko i kritisk system

Tekniske spesifikasjoner

Standard parametere

Størrelse: DN15–DN50 (vanlig lager)

Trykkvurdering: Klasse 300 / Klasse 600

Materiale: A105N smidd karbonstål

Type: Hylsesveiset smidd sluseventil

Temperaturområde: -29°C til 570°C

Produksjonsprosess

Den muffesveisede smidde portventilen er produsert gjennom:

Integrert formsmiing

Varmebehandling (normaliseringsprosess)

CNC presisjonsmaskinering

Ytelsesfunksjoner

Nøyaktighet i tetningsoverflaten på mikronnivå

Null-lekkasje tetningsytelse

Jevn drift uten fastkjøring

Egnet for høytemperatur dampsystemer

Bruksområder

Olje- og gassindustrien

Den muffesveisede smidde portventilen er mye brukt i:

Raffinerierørledninger

Oljeoverføringssystemer

Naturgassanlegg

Kjemisk industri

Kjemiske høytrykksrørledninger

Etsende væskekontrollsystemer

Reaktorinnløps-/utløpssystemer

Kraftindustri

Damprørledninger

Termiske kraftsystemer

Kondensatrørledninger

Generell industriell bruk

Høytrykksrørledninger med liten diameter

Utstyrsisolasjonssystemer

Sikkerhetsavstengningsapplikasjoner

Nøkkelattributter

FAQ

Hva er en socket-sveis forbindelse?

En muffe-sveiseforbindelse er en rørsammenføyningsmetode hvor røret settes inn i en forsenket muffe og deretter sveises rundt utsiden. Det brukes ofte i høytrykkssystemer med liten diameter.

Ved en muffesveiset smidt sluseventil føres røret inn i ventilenden og sveises til en sterk, lekkasjebestandig skjøt.

Nøkkelfunksjoner ved socket-sveiseforbindelse

Høy styrke og trykkmotstand

Utmerket tetningsytelse

Egnet for DN15–DN50 små rørledninger

Redusert risiko for lekkasje sammenlignet med gjengede skjøter

Vanlig i olje-, gass- og dampsystemer

Bør muffe-sveiseventiler demonteres før sveising?

Ja, absolutt. Før montering av en muffesveiset smidd sluseventil skal ventilen IKKE monteres delvis under sveising.

Riktig installasjonspraksis:

Fjern interne komponenter hvis mulig (eller sørg for at ventilen er helt åpen)

Sett røret helt inn i stikkontakten

Oppretthold et lite ekspansjonsgap (~1,5–2 mm)

Utfør kun sveising på den utvendige skjøten

Tillat avkjøling før du betjener ventilen

Viktige merknader:

Unngå overoppheting av ventilhuset

Hindre at sveiseslagg kommer inn i ventilhulrommet

Sørg for riktig justering før sveising

Feil sveising kan skade tetningsflater og redusere ventilens levetid.

Hva er forskjellen mellom OS&Y og boltet panser?

Dette er to forskjellige strukturelle design som brukes i portventiler.

OS&Y (utenfor skrue og åk)

Spindelgjengen er utenfor ventilhuset

Synlig stammebevegelse indikerer åpen/lukke-status

Enklere vedlikehold og driftsovervåking

Vanlig i brannvern og industrielle systemer

Bolt med bolt

Panseret kobles til ventilhuset ved hjelp av bolter

Innvendig stilkdesign (ikke synlig utvendig)

Kompakt struktur

Mye brukt i generelle industrielle applikasjoner

Enkel sammenligning:

OS&Y = ekstern synlighet + enkel driftsovervåking

Boltet panser = kompakt + kostnadseffektiv struktur

Begge typer kan påføres i en muffesveiset smidt slussventil avhengig av prosjektkrav.
